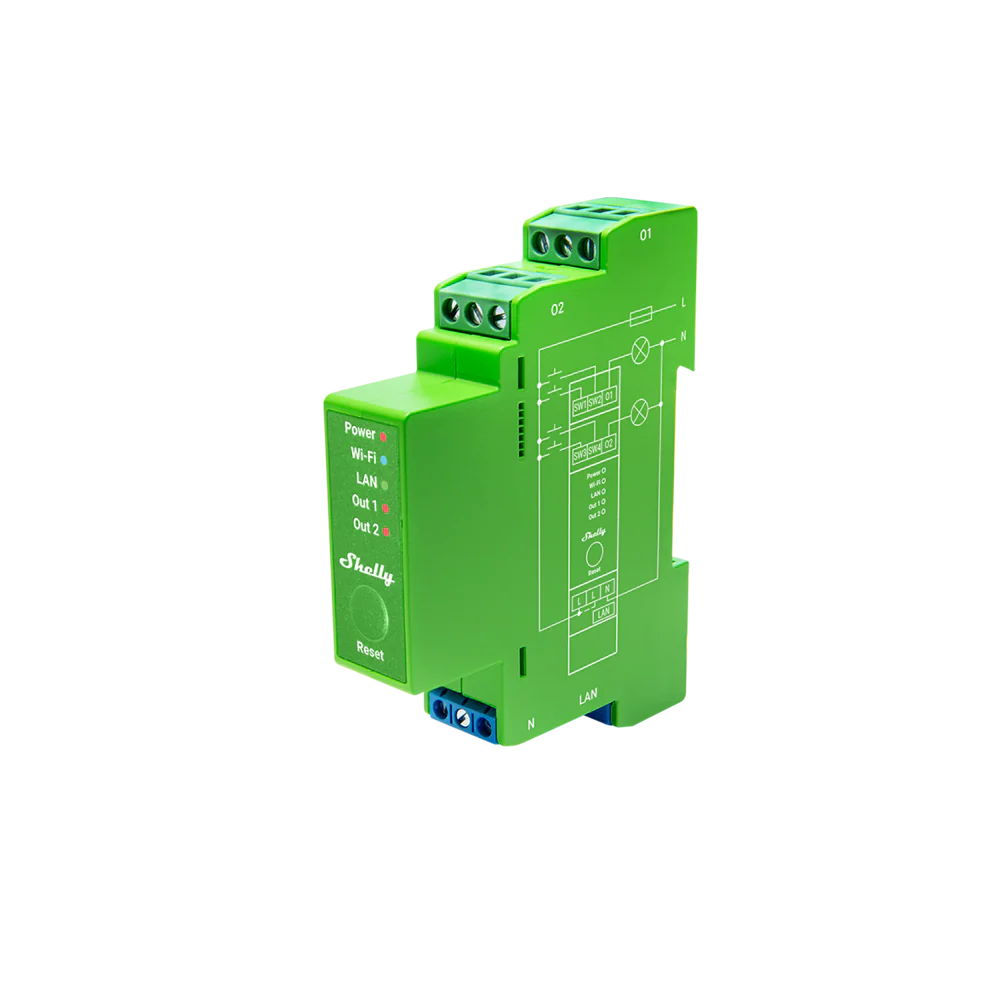

Shelly Pro Dimmer 2PM

Kurzbeschreibung

Der Shelly Pro Dimmer 2PM ist ein professioneller 2-Kanal-Dimmer für die DIN-Hutschiene mit integrierter Leistungsüberwachung. Das Gerät ermöglicht die präzise Steuerung von Beleuchtungssystemen und eignet sich ideal für moderne Smart-Home- und Gebäudeautomationen.

Produktbeschreibung

Der Shelly Pro Dimmer 2PM wurde für professionelle Installationen in elektrischen Verteilungen entwickelt und ermöglicht die komfortable Steuerung von zwei unabhängigen dimmbaren Lichtkreisen. Das Gerät wird direkt auf einer DIN-Hutschiene montiert und eignet sich damit optimal für den Einsatz in Wohnhäusern, Gewerbeobjekten oder Smart-Building-Anwendungen.

Der Dimmer arbeitet mit Trailing-Edge-Dimmtechnik und unterstützt zahlreiche Leuchtmitteltypen wie dimmbare LED-Lampen, Halogenlampen oder elektronische Transformatoren. Durch die automatische Lastkalibrierung wird eine stabile und flackerfreie Dimmung gewährleistet.

Über die integrierte Leistungsüberwachung können Stromverbrauch und Leistungsaufnahme der angeschlossenen Beleuchtung präzise überwacht werden. Dadurch lassen sich Energieverbrauch und Beleuchtungsbetrieb effizient analysieren.

Mit LAN-, WLAN- und Bluetooth-Konnektivität bietet der Shelly Pro Dimmer 2PM eine besonders zuverlässige Netzwerkverbindung. Die Steuerung erfolgt bequem über die Shelly Smart Control App oder über Smart-Home-Plattformen wie Home Assistant, Alexa oder Google Home.

Zusätzliche Funktionen wie Nachtmodus, einstellbare Mindest- und Maximalhelligkeit oder individuell definierbare Dimmgeschwindigkeiten ermöglichen eine besonders flexible Beleuchtungssteuerung.

Wichtige Hinweise zur Installation

Der Shelly Pro Dimmer 2PM ist für die Montage auf einer DIN-Hutschiene vorgesehen und wird üblicherweise in einer Unterverteilung oder einem Schaltschrank installiert. Das Gerät kann mit vorhandenen Schaltern oder Tastern betrieben werden.

• Zwei unabhängige Dimmkanäle
• Trailing-Edge-Dimmtechnik
• Automatische Lastkalibrierung
• Einstellbare Mindest- und Maximalhelligkeit
• Kompatibel mit Einzel- oder Doppel-Tastern
• Integrierte Leistungs- und Energieüberwachung

Unterstützt werden verschiedene dimmbare Leuchtmitteltypen wie LED, Halogenlampen oder Transformatoren.

Technische Daten

Elektrische Daten

• Versorgungsspannung: 110 – 240 V AC, 50/60 Hz
• Leistungsaufnahme: < 2 W
• Maximale Ausgangsleistung: 200 W
• Externer Schutz: max. 10 A Leitungsschutzschalter

Unterstützte Verbraucher

• Dimmbare LED-Lampen: bis 200 W
• Elektronische Transformatoren: bis 180 W
• Nicht dimmbare LED (Ein/Aus-Modus): bis 110 W
• Glühlampen: bis 200 W
• Halogenlampen: bis 200 W
• Gewickelte Transformatoren: bis 200 VA
• Energiesparlampen (CFL): bis 50 W

Funktionen

• Leistungsüberwachung
• Nachtmodus
• Automatische Lastkalibrierung
• Einstellbare Dimmgeschwindigkeit
• Einstellbare Übergangszeiten

Hardware

• CPU: ESP32
• Unterstützung für Skripting
• Webhooks
• MQTT
• WebSocket
• HTTPS / TLS
• UDP
• Benutzerdefinierte Zertifikate

Kommunikation

• Ethernet (LAN)
• Wi-Fi 802.11 b/g/n
• Bluetooth
• WiFi-Repeater
• Bluetooth-Gateway

Wi-Fi

• Frequenzband: 2400 – 2495 MHz
• Reichweite: bis zu 30 m innen / bis zu 50 m außen

Umgebungsbedingungen

• Betriebstemperatur: 20 °C bis 40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Maximale Einsatzhöhe: 2000 m

Anschlussdaten

• Leiterquerschnitt: 0,5 – 2,5 mm²
• Abisolierlänge: 6 – 7 mm
• Max. Drehmoment Schraubklemmen: 0,4 Nm

Kompatibilität

• Amazon Alexa
• Google Home
• Home Assistant
• ioBroker
• Weitere Smart-Home-Plattformen

Abmessungen

94 × 19 × 69 mm

Gewicht

75 g

Hinweis zur Montage

Der Shelly Pro Dimmer 2PM wird auf einer DIN-Hutschiene montiert und eignet sich für den Einbau in Unterverteilungen oder Schaltschränke. Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
