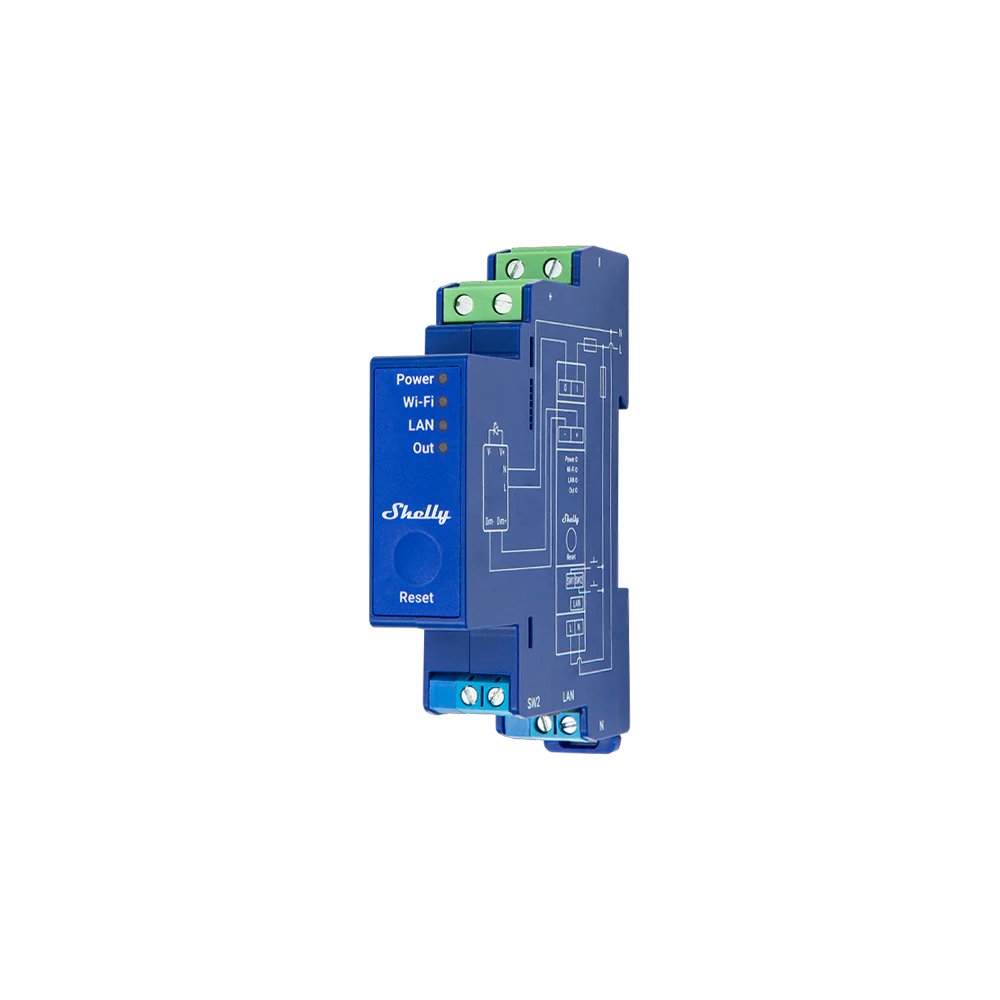

Shelly Pro Dimmer 0/1-10V PM

Kurzbeschreibung

Der Shelly Pro Dimmer 0/1-10V PM ist ein professioneller DIN-Schienen-Dimmcontroller mit Leistungsüberwachung zur Steuerung von Geräten mit 0-10V- oder 1-10V-Steuersignal. Er eignet sich ideal für Beleuchtungssysteme, LED-Treiber, Motorsteuerungen oder Ventile und lässt sich über LAN, WLAN oder Bluetooth in moderne Smart-Home- und Gebäudeautomationen integrieren.

Produktbeschreibung

Der Shelly Pro Dimmer 0/1-10V PM wurde für professionelle Installationen in elektrischen Verteilungen entwickelt und ermöglicht eine präzise Steuerung von Geräten mit analogem Dimm- oder Steuersignal. Das Gerät wird auf einer DIN-Hutschiene montiert und eignet sich für Wohnhäuser, Gewerbegebäude und komplexe Gebäudeautomationen.

Der Controller unterstützt sowohl 0-10V- als auch 1-10V-Steuersignale und kann daher mit einer Vielzahl von Treibern und Steuergeräten eingesetzt werden. Typische Anwendungen sind dimmbare LED-Treiber, motorische Stellglieder, Ventile oder andere Geräte mit analogem Steuereingang.

Durch die integrierte Leistungs- und Energieüberwachung lassen sich Spannung, Strom und Leistungsaufnahme der angeschlossenen Verbraucher in Echtzeit überwachen. Dadurch können Energieverbräuche analysiert und Optimierungen im Betrieb vorgenommen werden.

Mit LAN-, WLAN- und Bluetooth-Konnektivität bietet das Gerät mehrere Kommunikationswege und kann flexibel in bestehende Netzwerke integriert werden. Die Steuerung erfolgt über die Shelly Smart Control App oder über Plattformen wie Home Assistant, Alexa oder Google Home.

Der Shelly Pro Dimmer unterstützt außerdem zahlreiche Automationsfunktionen wie Zeitpläne, Nachtmodus, Skripting oder Webhooks und ermöglicht so eine individuelle Anpassung an unterschiedliche Beleuchtungsszenarien.

Wichtige Hinweise zur Installation

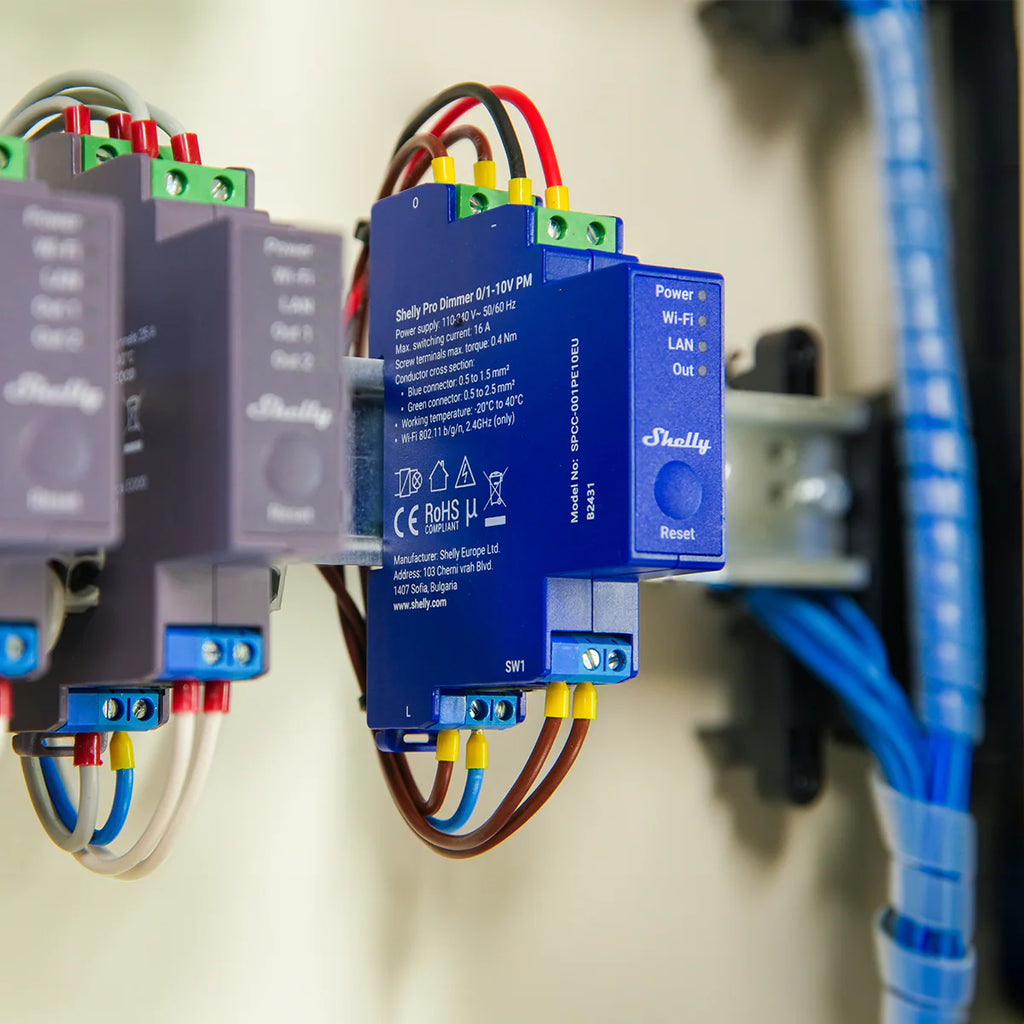

Der Shelly Pro Dimmer 0/1-10V PM ist für die Montage auf einer DIN-Hutschiene in Verteilungen oder Schaltschränken vorgesehen. Das Gerät steuert Verbraucher über ein analoges Steuersignal und eignet sich daher besonders für dimmbare LED-Treiber oder andere Geräte mit 0-10V- bzw. 1-10V-Schnittstelle.

• Unterstützt 0-10V- und 1-10V-Steuersignale
• Geeignet für Beleuchtung, Motorsteuerungen und Ventile
• Integrierte Leistungs- und Energieüberwachung
• Unterstützt physische Schalter oder Taster
• Schutzfunktionen gegen Überstrom, Überspannung und Überlast

Für einige induktive Verbraucher kann der Einsatz eines RC-Snubbers erforderlich sein.

Technische Daten

Elektrische Daten

• Versorgungsspannung: 110 – 240 V AC
• Leistungsaufnahme: < 3 W
• Max. Schaltspannung: 240 V AC
• Max. Schaltstrom: 16 A
• 0-10V / 1-10V Steuerung: Stromquelle

Kompatible Verbraucher

• 0-10V- und 1-10V-Treiber (Beleuchtung, Motoren, Ventile)
• Resistive Lasten (z.B. Glühlampen, Heizgeräte)
• Kapazitive Lasten (z.B. elektronische Geräte, Kondensatoren)
• Induktive Lasten mit RC-Snubber (z.B. Transformatoren, Ventilatoren)

Messfunktionen

• Spannungsmessung
• Strommessung
• Wirk- und Scheinleistung
• Wirk- und Scheinenergie
• Leistungsfaktor
• Grundlegende Wirk- und Blindenergie

Funktionen

• Nachtmodus
• Automatische Ein-/Ausschalt-Timer
• Virtuelle Komponenten
• Scripting-Unterstützung
• Webhooks
• MQTT
• KNXnet/IP-Kommunikation

Hardware

• Interner Temperatursensor
• Unterstützt Skripting und Automationen

Kommunikation

• Ethernet (LAN)
• Wi-Fi 802.11 b/g/n
• Bluetooth
• WiFi-Repeater
• Bluetooth-Gateway

Wi-Fi

• Frequenzband: 2400 – 2495 MHz
• Reichweite: bis zu 30 m innen / bis zu 50 m außen

Umgebungsbedingungen

• Betriebstemperatur: 20 °C bis 40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Maximale Einsatzhöhe: 2000 m

Anschlussdaten

• Leiterquerschnitt: 0,5 – 2,5 mm²
• Abisolierlänge: 6 – 7 mm
• Max. Drehmoment Schraubklemmen: 0,4 Nm

Kompatibilität

• Amazon Alexa
• Google Home
• Home Assistant
• ioBroker
• Weitere Smart-Home-Plattformen

Abmessungen

94 × 19 × 69 mm

Gewicht

75 g

Hinweis zur Montage

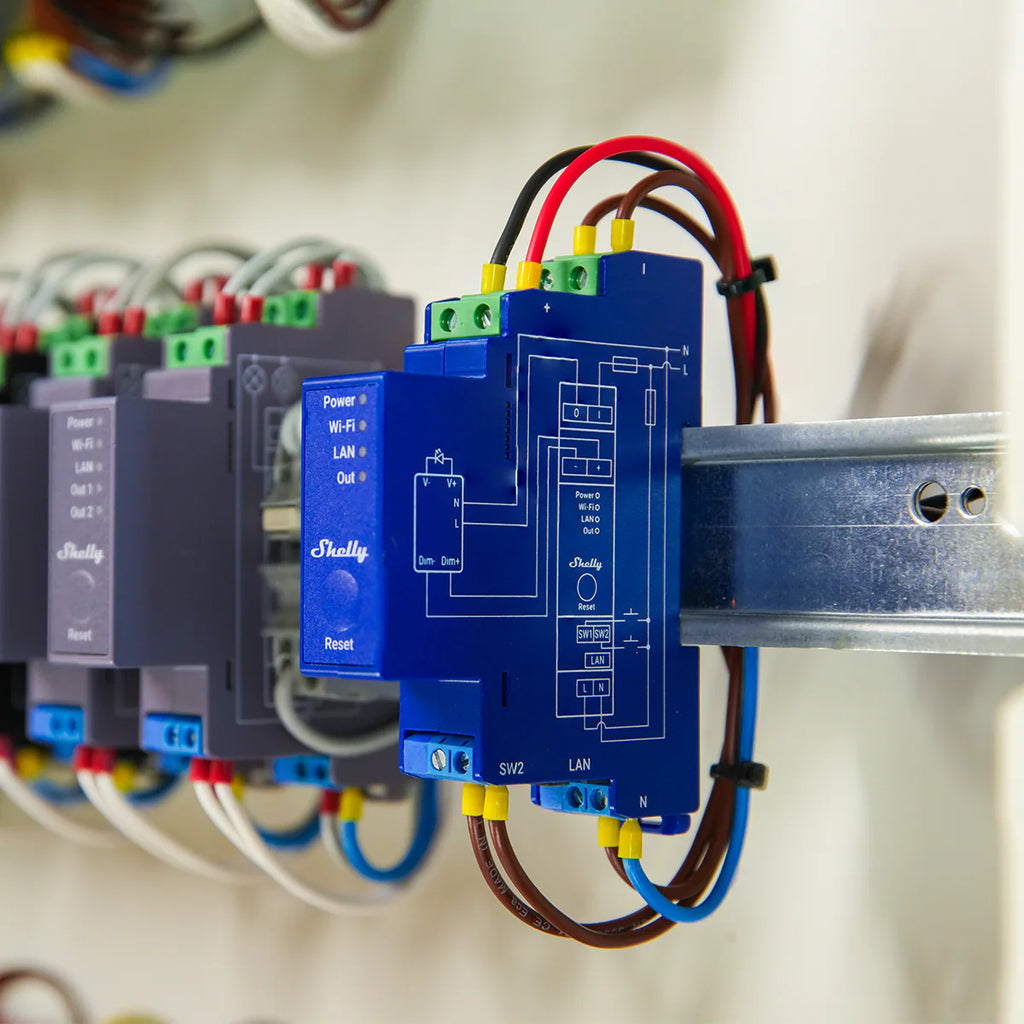

Der Shelly Pro Dimmer 0/1-10V PM wird auf einer DIN-Hutschiene montiert und eignet sich für den Einbau in elektrischen Verteilungen oder Schaltschränken. Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
