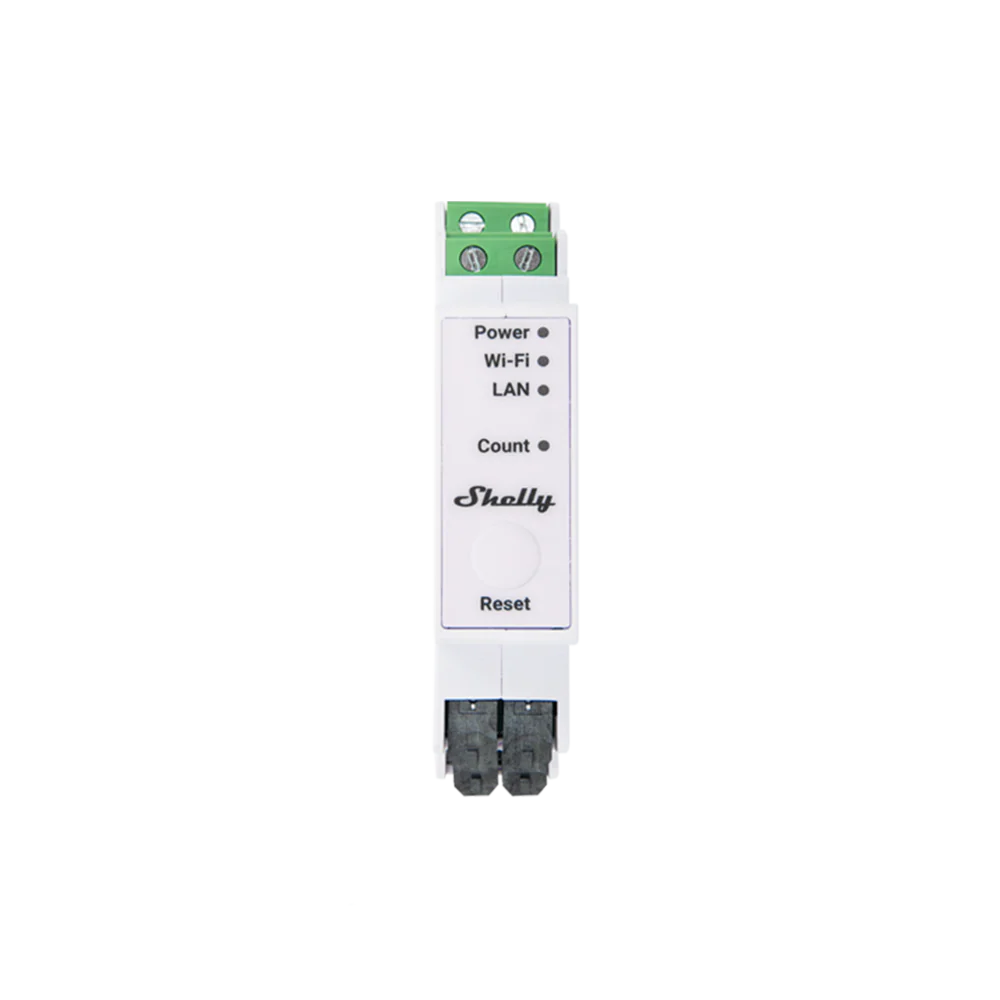

Shelly Pro 3EM 400A

Kurzbeschreibung

Der Shelly Pro 3EM-400 ist ein professioneller dreiphasiger Energiezähler für die DIN-Hutschiene mit Messbereich bis zu 400 A. Er ermöglicht eine präzise Energieüberwachung pro Phase und eignet sich ideal für größere Verbraucher, Photovoltaikanlagen, Gewerbeinstallationen und Energiemanagement-Systeme.

Produktbeschreibung

Der Shelly Pro 3EM-400 ist ein leistungsstarker Energiezähler für die professionelle Gebäude- und Energieüberwachung. Das Gerät misst kontinuierlich Spannung, Strom, Leistung und Leistungsfaktor für jede Phase und stellt diese Daten in Echtzeit zur Verfügung.

Durch die integrierte 4-Quadranten-Messung kann sowohl der Energieverbrauch als auch die Einspeisung erfasst werden. Dadurch eignet sich das Gerät besonders für Anwendungen mit Photovoltaikanlagen, Energiemanagementsystemen oder Industrieverbrauchern.

Der Shelly Pro 3EM-400 speichert Messdaten intern und ermöglicht eine detaillierte Analyse des Energieverbrauchs über einen Zeitraum von bis zu 60 Tagen mit einer Datenauflösung von einer Minute.

Dank LAN-, WLAN- und Bluetooth-Konnektivität kann das Gerät flexibel in bestehende Netzwerke integriert werden. Die Visualisierung und Steuerung erfolgt über die Shelly Smart Control App oder über Plattformen wie Home Assistant, Alexa oder Google Home.

Wichtige Hinweise zur Installation

Der Shelly Pro 3EM-400 wird auf einer DIN-Hutschiene installiert und ist für den Einbau in elektrische Unterverteilungen oder Schaltschränke vorgesehen. Die Strommessung erfolgt über externe Stromwandler, die im Lieferumfang enthalten sind.

• Geeignet für dreiphasige Energiemessung
• Messbereich bis zu 400 A
• Unterstützt 4-Quadranten-Messung
• Photovoltaik-geeignet
• Messgenauigkeit Klasse B gemäß IEC 62053-21
• Optional mit Phasenfolge-Erkennung

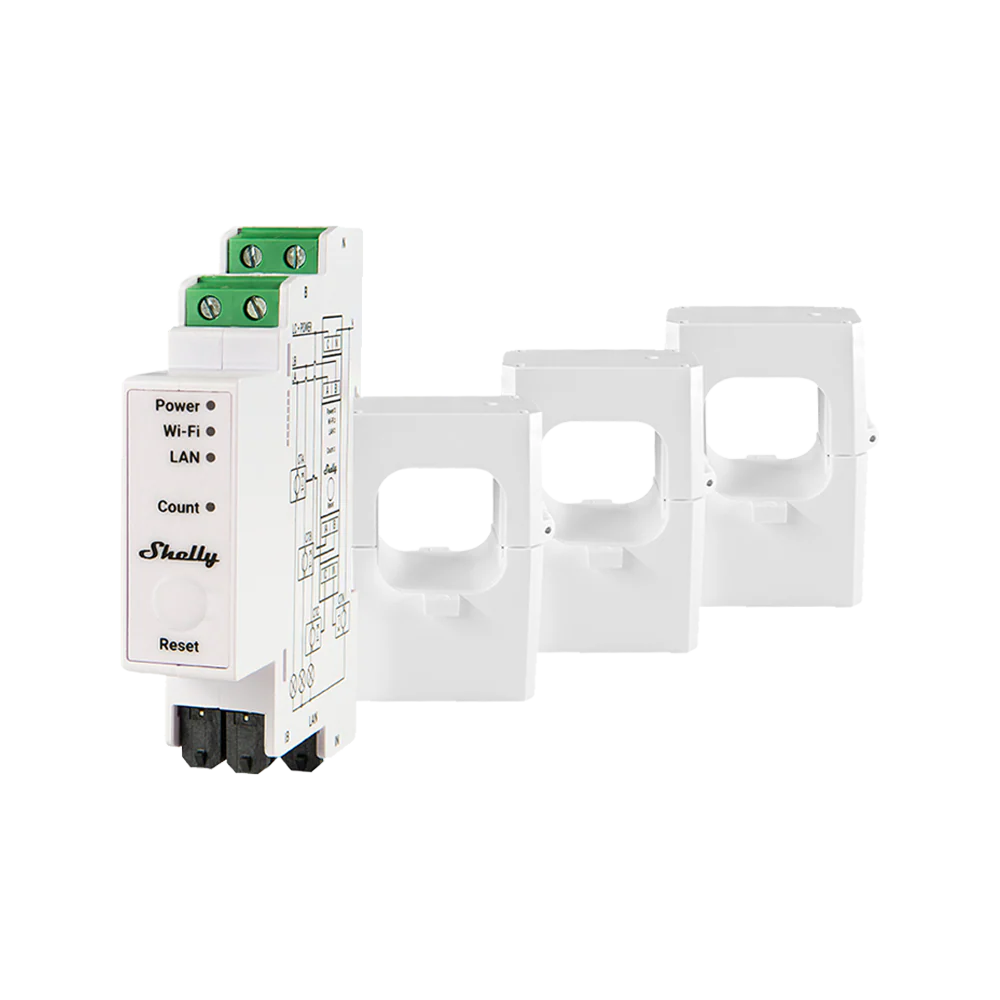

Im Lieferumfang sind drei Stromwandler mit 400 A enthalten, die zur Messung der einzelnen Phasen eingesetzt werden.

Technische Daten

Elektrische Daten

• Versorgungsspannung: 110 – 240 V AC, 50/60 Hz
• Leistungsaufnahme: < 3 W
• Anzahl Messkanäle: 3

Messfunktionen

• Spannungsmessung (RMS): 100 – 260 V pro Phase
• Genauigkeit Spannung: ±1 %
• Strommessung über Stromwandler: 0 – 400 A
• Messgenauigkeit: ±1 % (5 – 400 A), ±2 % (0 – 5 A)
• Wirkleistung und Scheinleistung
• Wirkenergie und Scheinenergie
• Leistungsfaktor
• Grundlegende Wirk- und Blindenergie

Datenprotokollierung

• Speicherung der Messdaten bis zu 60 Tage
• Datenauflösung: 1 Minute
• Datenexport: CSV oder JSON

Hardware

• CPU: ESP32-D0WDQ6
• Flash-Speicher: 16 MB
• Integrierter Temperatursensor

Kommunikation

• Ethernet (LAN)
• Wi-Fi 802.11 b/g/n
• Bluetooth 4.2

Netzwerkfunktionen

• MQTT
• Webhooks
• Skripting (mJS)
• RPC

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis 40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Maximale Einsatzhöhe: 2000 m

Anschlussdaten

• Leiterquerschnitt: 0,5 – 2,5 mm²
• Abisolierlänge: 6 – 7 mm
• Max. Drehmoment Schraubklemmen: 0,4 Nm

Abmessungen

94 × 19 × 69 mm

Gewicht

62 g

Hinweise zur Montage

Der Shelly Pro 3EM-400 wird auf einer DIN-Hutschiene montiert und eignet sich für den Einbau in elektrische Verteilungen oder Schaltschränke. Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
