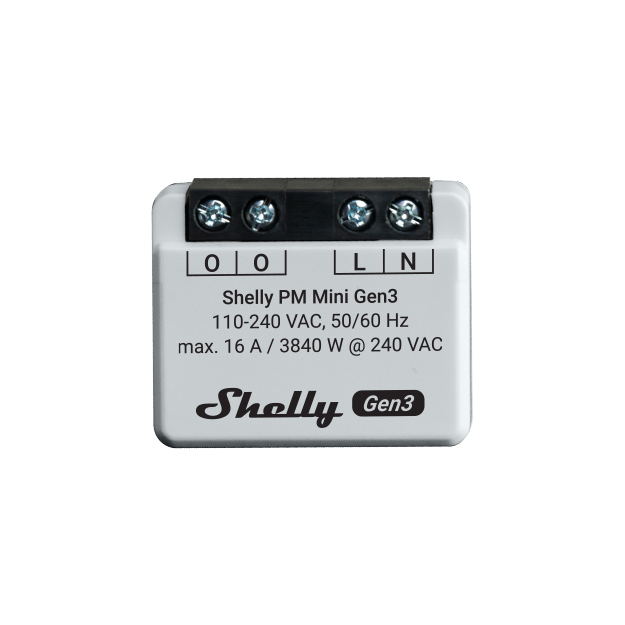

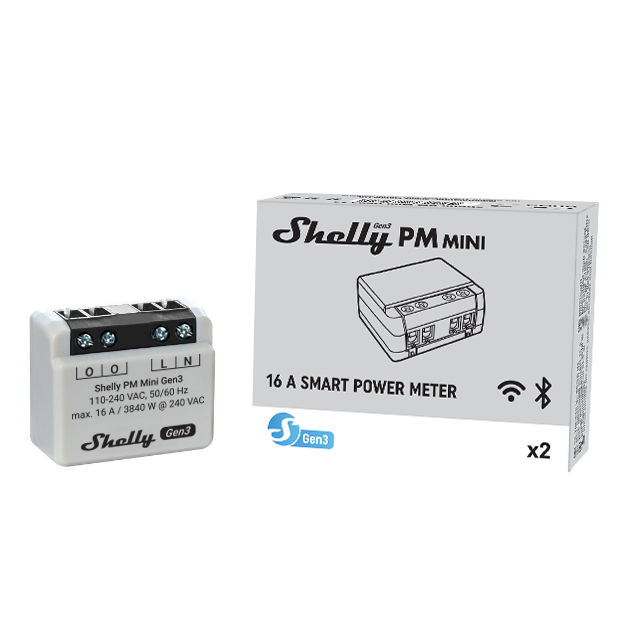

Shelly PM Mini Gen. 3

Kurzbeschreibung

Der Shelly PM Mini Gen3 ist ein kompakter Wi-Fi gesteuerter Leistungsmesser zur präzisen Überwachung des Stromverbrauchs bis 16 A. Dank seiner extrem kleinen Bauform passt das Gerät problemlos hinter Schalter, Steckdosen oder in Unterputzdosen und ermöglicht eine einfache Nachrüstung in bestehende Installationen.

Produktbeschreibung

Der Shelly PM Mini Gen3 ist ein intelligenter Energie- und Leistungsmesser zur Überwachung von elektrischen Verbrauchern. Das Gerät misst Stromverbrauch, Leistung und Energie in Echtzeit und stellt die Daten über die Shelly App oder kompatible Smart-Home-Plattformen bereit.

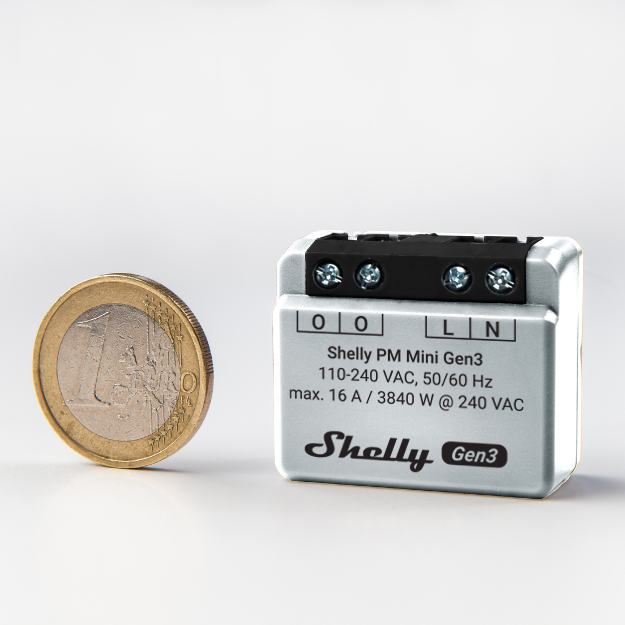

Durch seine sehr kompakte Bauform kann der Shelly PM Mini Gen3 problemlos hinter Lichtschaltern, Steckdosen oder in kleinen Abzweigdosen installiert werden. Damit eignet er sich ideal zur Nachrüstung in bestehenden Elektroinstallationen.

Der integrierte ESP-Shelly Prozessor mit erweitertem Flash-Speicher sorgt für hohe Stabilität und schnelle Reaktionszeiten. Zusätzlich kann das Gerät als WLAN-Repeater und Bluetooth-Gateway genutzt werden, wodurch sich auch andere Shelly-Geräte besser in das Netzwerk integrieren lassen.

Die Steuerung und Auswertung erfolgt über die Shelly Smart Control App oder über Plattformen wie Home Assistant, Alexa oder Google Home. Dank Unterstützung von MQTT, Webhooks, Skripting und weiteren Protokollen lässt sich das Gerät auch in komplexe Automatisierungsumgebungen integrieren.

Wichtige Hinweise zur Installation

Der Shelly PM Mini Gen3 ist ein reines Messgerät zur Energieüberwachung.

Wichtig: Das Gerät besitzt kein Relais und kann daher keine Verbraucher schalten. Es dient ausschließlich zur Messung und Überwachung des Stromverbrauchs.

• 1 Kanal Leistungsmessung
• Messbereich bis 16 A
• Extrem kompakte Bauform für Unterputzinstallation
• Kein Schaltrelais vorhanden

Für die Montage in Verteilungen oder Schaltschränken können passende DIN-Hutschienenhalter optional verwendet werden.

Technische Daten

Elektrische Daten

• Versorgungsspannung: 110 – 240 V AC ±10 %, 50/60 Hz
• Maximale Belastung: 16 A
• Leistungsaufnahme: < 1,2 W

Funktionen

• Präzise Leistungsmessung in Echtzeit
• Gerätetemperaturschutz
• Cloud-Datenspeicherung zur Verbrauchsanalyse
• WLAN-Repeater
• Bluetooth-Gateway
• Skripting
• Webhooks
• MQTT
• WebSocket

Kommunikation

• Wi-Fi 802.11 b/g/n
• Bluetooth 5.0

Funkparameter WLAN

• Frequenzbereich: 2400 – 2495 MHz
• Max. Sendeleistung: 1 mW
• Reichweite: bis zu 50 m außen / 30 m innen

Funkparameter Bluetooth

• Bluetooth Standard: 5.0
• Frequenzbereich: 2402 – 2480 MHz
• Max. Sendeleistung: < 4 dBm
• Reichweite: bis zu 30 m außen / 10 m innen

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C

Abmessungen

35 × 16 × 29 mm

Hinweise zur Montage

Der Shelly PM Mini Gen3 kann hinter Schaltern, Steckdosen oder in Unterputzdosen installiert werden. Aufgrund der kompakten Bauform eignet sich das Gerät besonders für Nachrüstungen in bestehenden Elektroinstallationen.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
