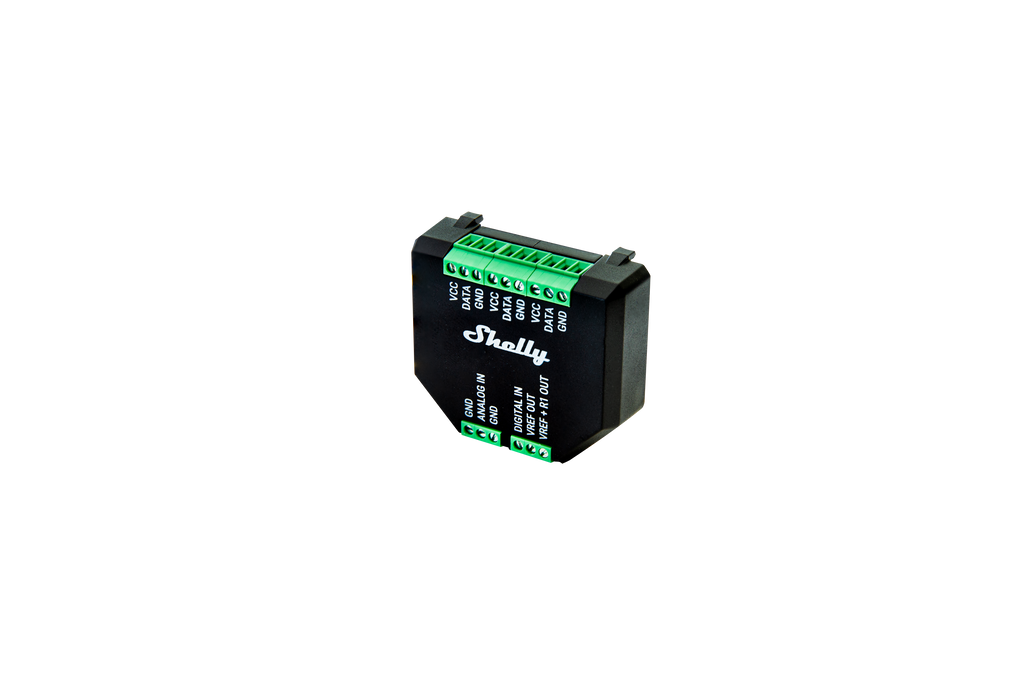

Shelly Plus Addon

Kurzbeschreibung

Das Shelly Plus Add-on erweitert kompatible Shelly Geräte der PLUS- sowie GEN3/GEN4-Serie um zusätzliche Sensor- und Eingangsfunktionen. Damit lassen sich verschiedene Temperatursensoren, Luftfeuchtigkeitssensoren oder Schaltkontakte anschließen und in Smart-Home-Automationen integrieren.

Produktbeschreibung

Mit dem Shelly Plus Add-on können kompatible Shelly Relais um zusätzliche Mess- und Steuerfunktionen erweitert werden. Das Modul wird direkt auf das Shelly Gerät aufgesteckt und ermöglicht den Anschluss verschiedener Sensoren und Eingänge.

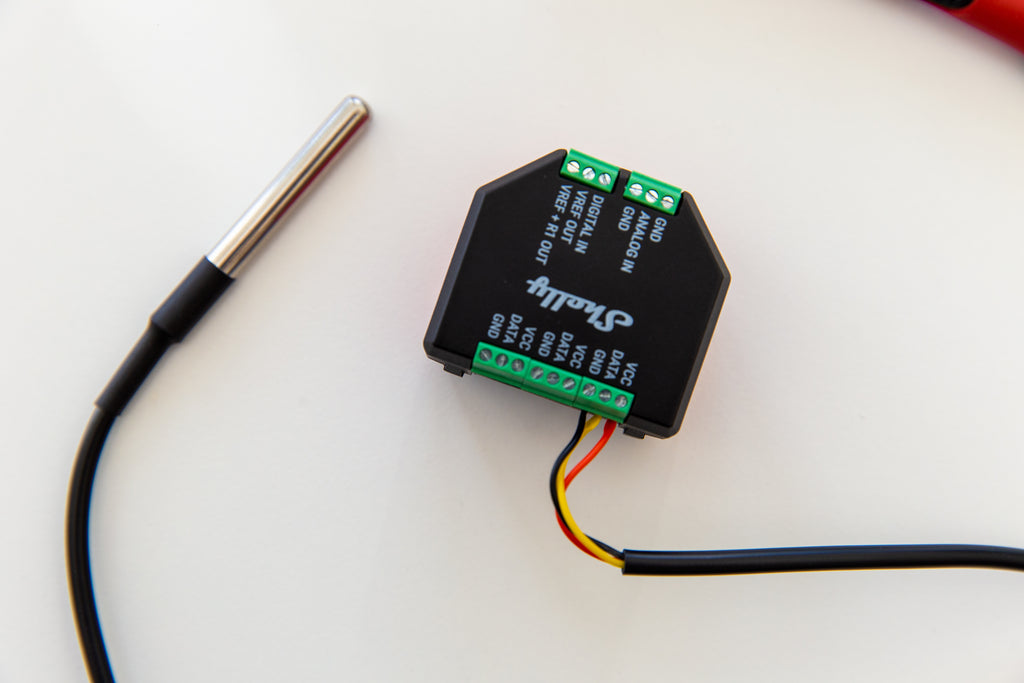

Es lassen sich beispielsweise bis zu fünf DS18B20 Temperatursensoren gleichzeitig anschließen. Alternativ kann ein DHT22 / AM2301A Sensor zur Messung von Temperatur und Luftfeuchtigkeit verwendet werden. Zusätzlich unterstützt das Add-on digitale Eingänge, Magnetschalter oder analoge Sensorsignale.

Damit eröffnen sich zahlreiche Einsatzmöglichkeiten im Smart Home – etwa zur Überwachung von Heizungs- und Raumtemperaturen, zur Zustandsüberwachung von Türen oder Garagentoren oder zur Einbindung weiterer Messwerte in Automationen und Szenen.

Die Sensordaten können direkt über die Shelly Smart Control App oder über Plattformen wie Home Assistant ausgewertet und für Automationen verwendet werden.

Wichtige Hinweise zur Installation

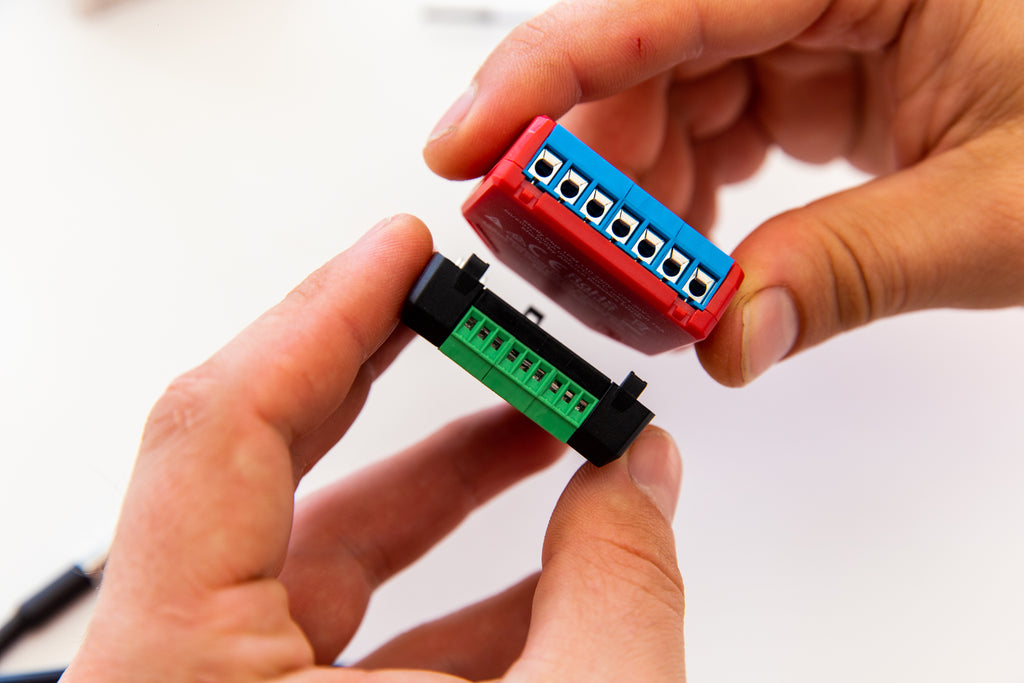

• Das Shelly Plus Add-on wird direkt auf kompatible Shelly Geräte aufgesteckt.
• Es können bis zu 5 DS18B20 Temperatursensoren gleichzeitig angeschlossen werden.
• Alternativ kann ein DHT22 / AM2301A Sensor zur Messung von Temperatur und Luftfeuchtigkeit genutzt werden.
• Zusätzlich können digitale Eingänge wie Magnetschalter oder Kontaktsensoren angeschlossen werden.
• Das Modul eignet sich für Anwendungen wie Heizungsüberwachung, Temperaturmessung oder Zustandsüberwachung von Türen und Toren.
• Die Stromversorgung erfolgt direkt über das angeschlossene Shelly Plus Gerät.

Technische Daten

Kompatibilität

• Shelly Plus 1
• Shelly Plus 1PM
• Shelly Plus 2PM
• Shelly Plus i4
• Shelly Plus i4DC
• Shelly Geräte der GEN3/GEN4-Serie

Sensorunterstützung

• Bis zu 5 × DS18B20 Temperatursensoren
• 1 × DHT22 / AM2301A Temperatur- und Luftfeuchtigkeitssensor
• Digitale Eingänge (z. B. Magnetschalter)
• Analoger Eingang: 0 – 100 %
• Voltmeterbereich: 0 – 10 V

Elektrische Daten

• Versorgungsspannung: 3,3 V (über Shelly Plus Gerät)
• Leistungsaufnahme: < 0,5 W (ohne angeschlossene Sensoren)
• VCC max. Strom: 10 mA
• VREF OUT max. Strom: 1 mA

Firmware-Funktionen

• Temperaturanzeige (abhängig von DS18B20 oder DHT22)
• Anzeige der Luftfeuchtigkeit (abhängig vom DHT22)
• Digitaler Eingang: -15 V bis 0,5 V (Wahr) / 2,5 V bis 15 V (Falsch)
• Analoger Eingangsbereich: 0 – 100 %
• Meldeschwelle Analogeingang: 1 %
• Voltmeterbereich: 0 – 10 V
• Meldeschwelle Voltmeter: 0,1 V

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis 40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Maximale Einsatzhöhe: 2000 m

Gehäuse

• Material: Kunststoff
• Farbe: Schwarz

Abmessungen

37 × 42 × 15 mm

Gewicht

ca. 105 g

Hinweis zur Montage

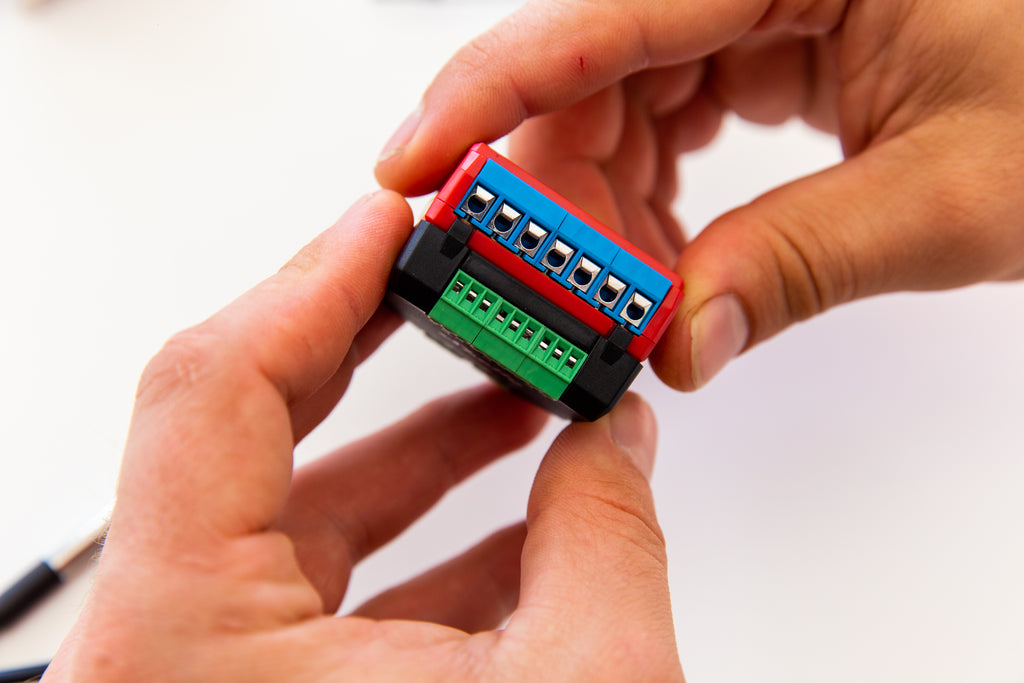

Das Shelly Plus Add-on wird direkt auf das jeweilige Shelly Gerät aufgesteckt. Vor der Installation sollten die entsprechenden Anschluss- und Montagehinweise des Herstellers beachtet werden. Für einige Anwendungen ist ein zusätzliches Montagegehäuse erhältlich.
