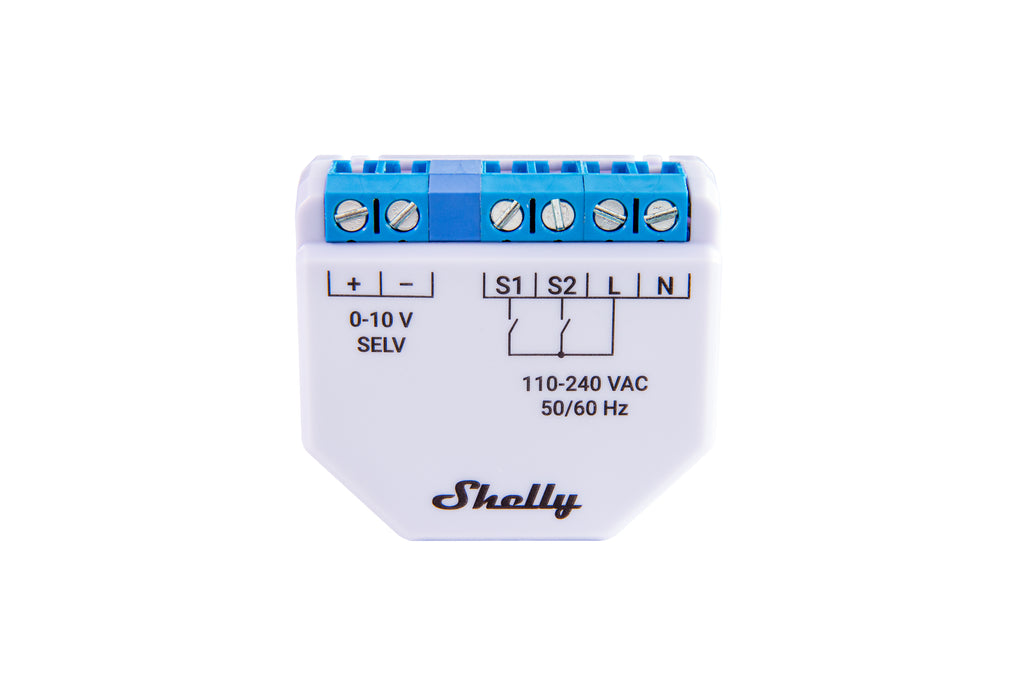

Shelly Plus 0-10V Dimmer

Kurzbeschreibung

Der Shelly Plus 0-10V Dimmer ist ein kompakter Smart-Controller zur Steuerung von 0–10 V Dimmern. Das Gerät ermöglicht präzises Dimmen von kompatiblen LED-Treibern und anderen 0–10 V Steuergeräten und lässt sich über Wi-Fi, Bluetooth oder Automatisierungsplattformen steuern.

Produktbeschreibung

Der Shelly Plus 0-10V Dimmer wurde speziell für die smarte Steuerung von 0–10 V Dimmer-Treibern entwickelt. Er eignet sich ideal zur Steuerung von dimmbaren LED-Treibern, Beleuchtungssystemen sowie anderen Geräten mit 0–10 V Steuereingang.

Das Gerät kann problemlos in bestehende Installationen nachgerüstet werden und lässt sich mit herkömmlichen Tastern bedienen. Dabei unterstützt der Dimmer sowohl den Einzeltaster- als auch den Doppeltasterbetrieb.

Dank der integrierten Wi-Fi- und Bluetooth-Konnektivität kann der Dimmer direkt über die Shelly Smart Control App gesteuert werden – ein zusätzlicher Hub ist nicht erforderlich.

Durch Unterstützung von MQTT, Webhooks, HTTPS, UDP, TLS und Scripting lässt sich das Gerät problemlos in bestehende Smart-Home-Systeme integrieren. Es ist kompatibel mit Plattformen wie Home Assistant, Alexa und Google Home.

Zusätzlich kann der Shelly Plus 0–10 V Dimmer als Wi-Fi Range Extender und Bluetooth Gateway verwendet werden, wodurch sich die Reichweite des Smart-Home-Netzwerks erweitern lässt.

Wichtige Hinweise zur Installation

Der Shelly Plus 0-10V Dimmer ist ein Steuergerät für 0–10 V Dimm-Signale.

• Steuersignal: 0–10 V DC
• Maximale Steuerspannung: 10 V
• Maximaler Steuerstrom: 35 mA
• Geeignet für LED-Treiber und andere Geräte mit 0–10 V Steuereingang

Das Gerät dient ausschließlich zur Steuerung eines 0–10 V Signals und schaltet keine Last direkt.

Technische Daten

Elektrische Daten

• Versorgungsspannung: 110 – 240 V AC ±10 %, 50/60 Hz
• Max. Steuerspannung: 10 V
• Max. Steuerstrom: 35 mA
• PWM-Frequenz: 500 Hz
• Leistungsmessung: Nein

Hardware

• CPU: ESP32-C3
• Flash: 4 MB
• Interner Temperatursensor

Funktionen

• Dimmen über Ein- oder Zweitasterbetrieb
• Szenen und Automationen
• Skripting-Unterstützung
• Webhooks
• MQTT-Unterstützung
• Wi-Fi Range Extender
• Bluetooth Gateway

Konnektivität

• Wi-Fi 802.11 b/g/n
• Bluetooth 4.2

Funkparameter WLAN

• Frequenzbereich: 2412 – 2484 MHz
• Max. Sendeleistung: 1 mW
• Reichweite: bis zu 50 m außen / 30 m innen

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C

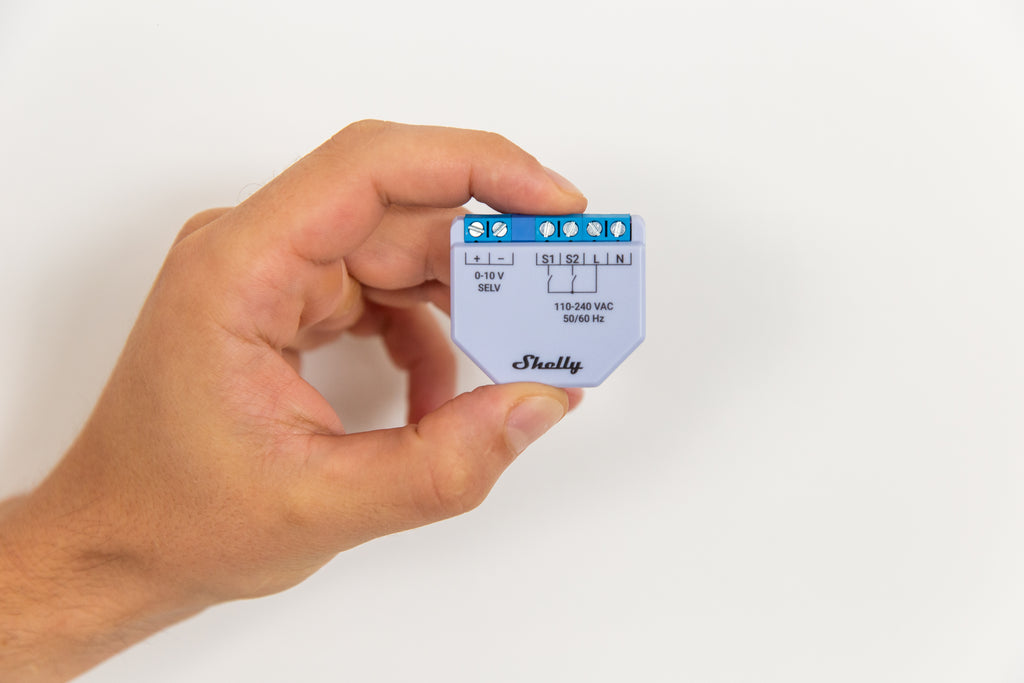

Abmessungen

42 × 38 × 17 mm

Hinweise zur Montage

Der Shelly Plus 0-10V Dimmer wird üblicherweise in Unterputzdosen oder Installationsgehäusen montiert und zur Steuerung von LED-Treibern oder anderen 0–10 V kompatiblen Geräten eingesetzt.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
