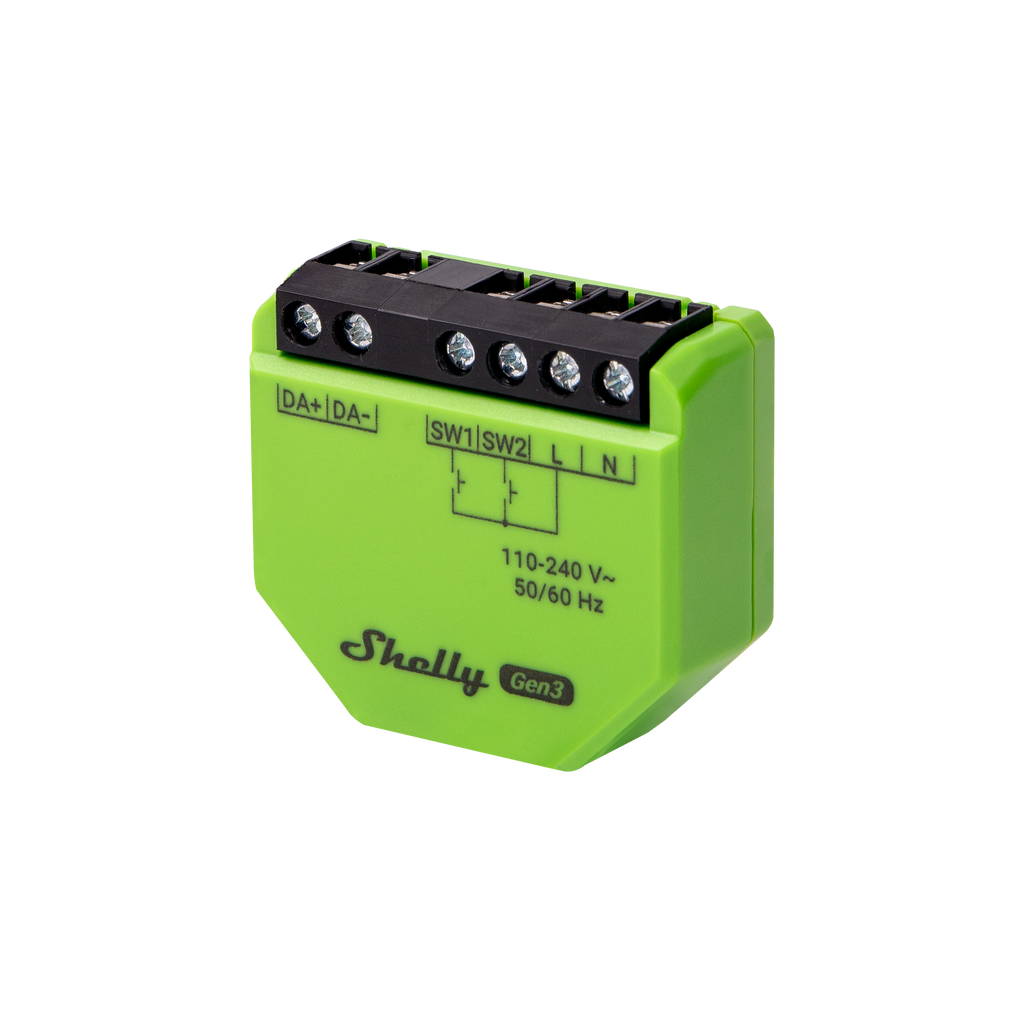

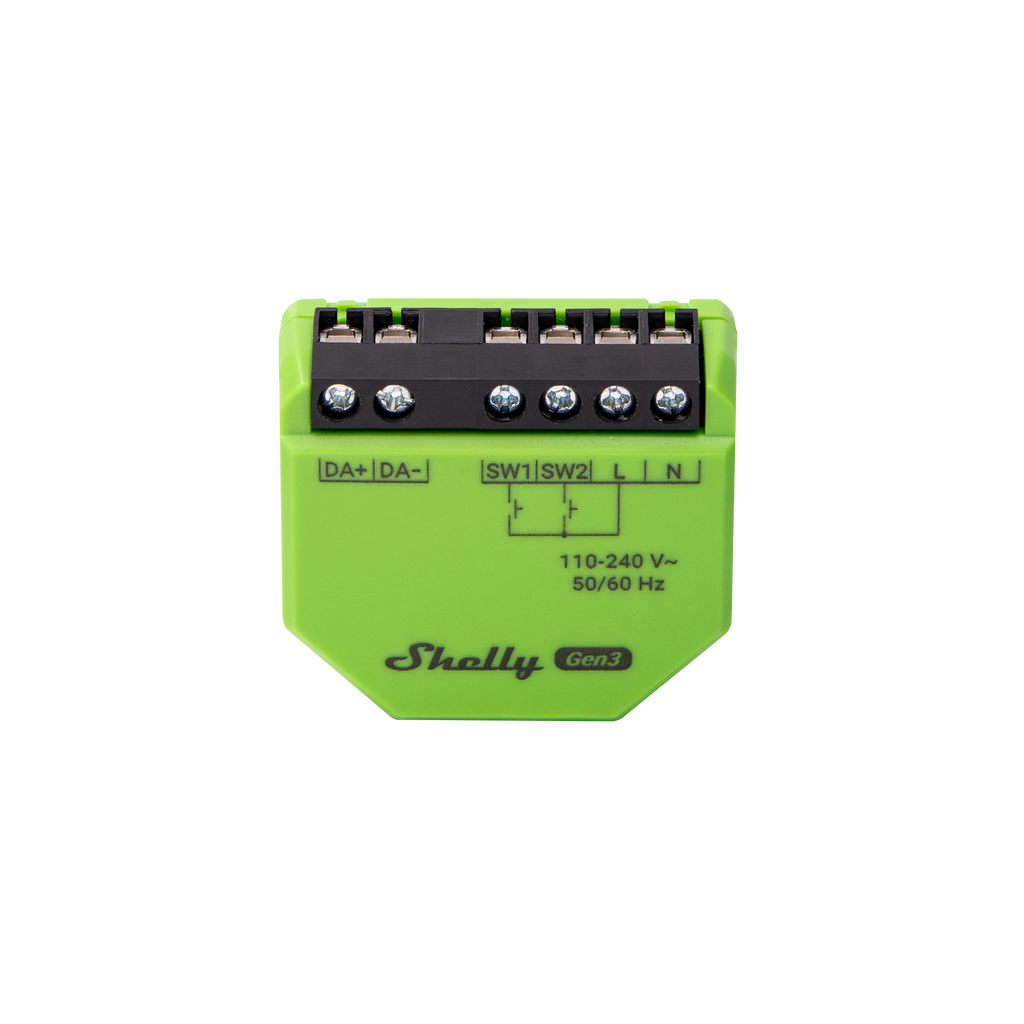

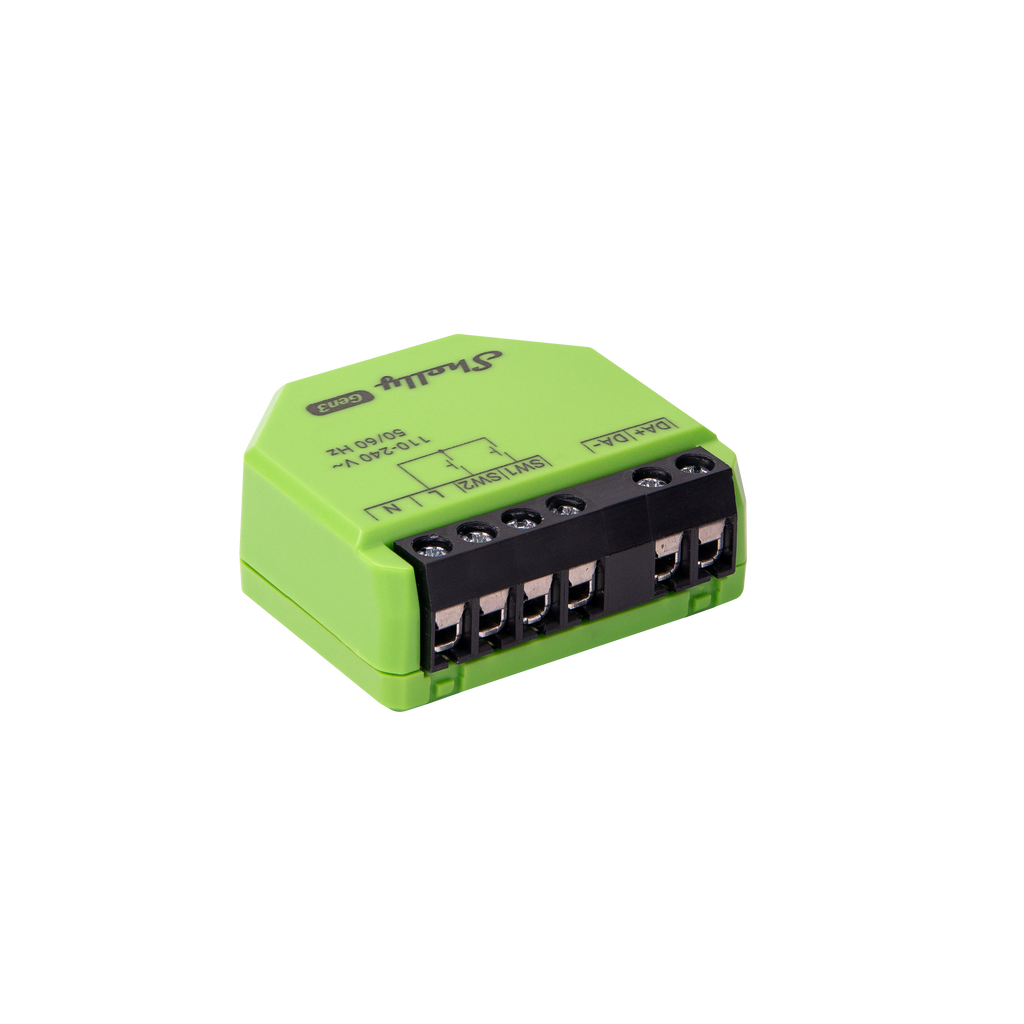

Shelly DALI Dimmer Gen3

Kurzbeschreibung

Der Shelly DALI Dimmer Gen3 ist ein intelligenter DALI-Controller zur Steuerung und Dimmung von professionellen DALI-Beleuchtungssystemen. Das Gerät fungiert als Brücke zwischen einem DALI-Beleuchtungsnetzwerk und dem Shelly Smart-Home-System und ermöglicht die komfortable Steuerung über App, Automationen oder Smart-Home-Plattformen.

Produktbeschreibung

Der Shelly DALI Dimmer Gen3 ermöglicht die intelligente Integration von DALI-Leuchten in ein modernes Smart-Home-System. Als DALI Single Master Application Controller kann das Gerät mehrere DALI-Betriebsgeräte ansteuern und deren Helligkeit präzise regeln.

Durch die integrierte WLAN- und Bluetooth-Konnektivität kann der Controller direkt in das Shelly-Ökosystem eingebunden werden. Zusätzlich kann das Gerät als WLAN-Repeater sowie als Bluetooth-Gateway genutzt werden.

Der Dimmer unterstützt moderne Automatisierungsfunktionen wie Zeitpläne, Szenen, Skripting, MQTT, Webhooks und lokale Aktionen. Darüber hinaus ermöglicht die Unterstützung von KNXnet/IP eine Integration in professionelle Gebäudeautomationssysteme.

Über Funktionen wie Nachtmodus, Min-/Max-Helligkeit und Übergangsdauer kann das Verhalten der Beleuchtung exakt an individuelle Anforderungen angepasst werden.

Wichtige Hinweise zur Installation

Der Shelly DALI Dimmer Gen3 wird typischerweise in Unterputzdosen, Schaltschränken oder abgehängten Decken installiert und verbindet ein DALI-Beleuchtungssystem mit einem Smart-Home-Netzwerk.

• DALI Single Master Application Controller
• Unterstützt LED-Betriebsgeräte gemäß DALI Part 207
• Busstromversorgung 10 mA für bis zu 5 DALI-Betriebsgeräte

Die Steuerung kann über die Shelly Smart Control App, Automationen, Smart-Home-Plattformen oder kompatible Sprachassistenten erfolgen.

Technische Daten

Elektrische Daten

• Versorgungsspannung: 110 – 240 V AC ±10 %, 50/60 Hz
• Eigenverbrauch: < 2 W
• Neutralleiter erforderlich: Nein

DALI-Bus

• DALI Controller: Single Master
• Busspannung: 16 V nominal
• Busstromversorgung: garantiert 10 mA
• Max. Anzahl DALI-Betriebsgeräte: bis zu 5
• Kurzschlussstrom: 35 mA

Hardware

• CPU: ESP-Shelly-C38F
• Flash-Speicher: 8 MB
• Interner Temperatursensor

Firmware-Funktionen

• Zeitpläne: 20
• Webhooks (URL-Aktionen): 20 mit jeweils 5 URLs
• Skripting
• MQTT-Unterstützung
• KNXnet/IP-Unterstützung
• Verschlüsselung: TLS 1.2

Funktionen

• Nachtmodus
• Min-/Max-Helligkeit
• Einstellbare Übergangsdauer
• Tastenüberblendgeschwindigkeit

Konnektivität

• Wi-Fi 802.11 b/g/n
• Bluetooth 4.2

Funkparameter WLAN

• Frequenzband: 2401 – 2495 MHz
• Max. Sendeleistung: < 20 dBm
• Reichweite: bis zu 50 m außen / 30 m innen

Funkparameter Bluetooth

• Frequenzband: 2400 – 2483,5 MHz
• Max. Sendeleistung: < 4 dBm
• Reichweite: bis zu 30 m außen / 10 m innen

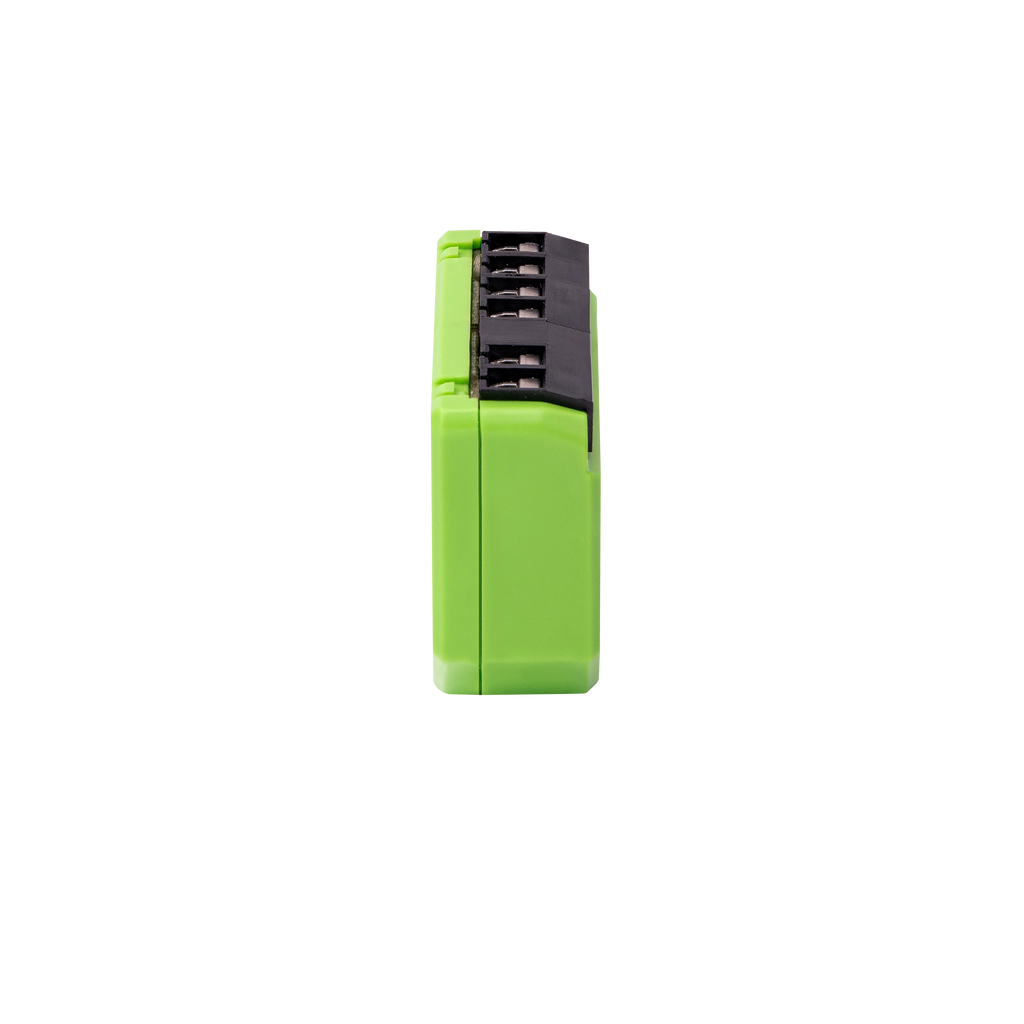

Mechanische Daten

• Abmessungen: 42 × 37 × 17 mm
• Gehäusematerial: Kunststoff
• Gehäusefarbe: Grün
• Montage: Unterputzinstallation oder abgehängte Decke

Anschlussdaten

• Max. Drehmoment Schraubklemmen: 0,4 Nm
• Leiterquerschnitt: 0,2 – 2,5 mm²
• Abisolierlänge: 6 – 7 mm

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Maximale Höhe: 2000 m

Hinweise zur Montage

Der Shelly DALI Dimmer Gen3 wird typischerweise zwischen Netzversorgung und DALI-Beleuchtungssystem installiert und ermöglicht die intelligente Steuerung mehrerer DALI-Leuchten über ein Smart-Home-System.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
