Shelly Bypass für Shelly 1L und Dimmer 2

Kurzbeschreibung

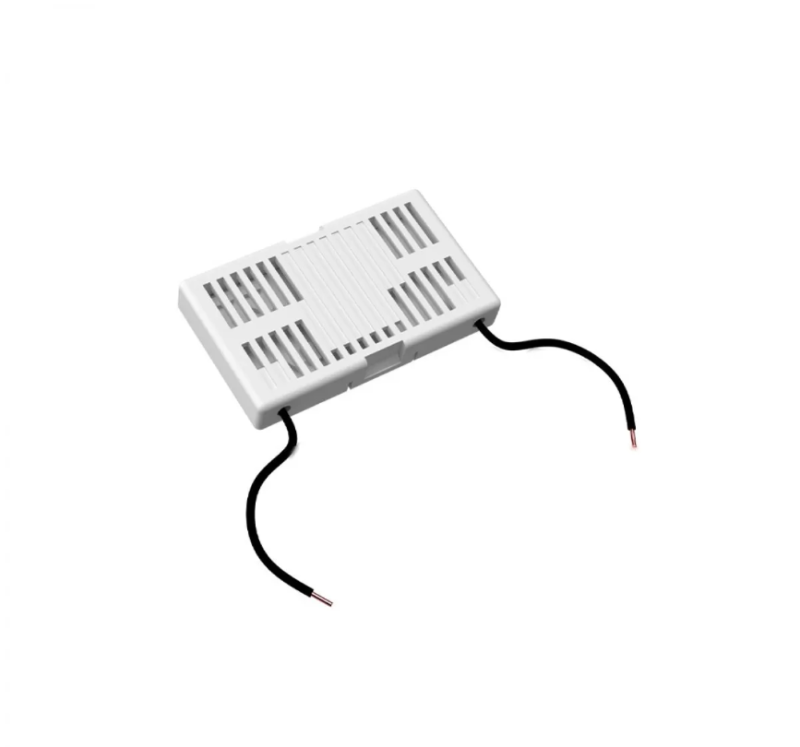

Der Shelly Bypass ist ein Zubehörmodul für Shelly 1L und Shelly Dimmer 2, das bei Installationen ohne Neutralleiter verwendet wird. Er verhindert Flackern oder Fehlfunktionen bei Leuchtmitteln mit geringer Leistungsaufnahme.

Produktbeschreibung

Der Shelly Bypass wird eingesetzt, wenn ein Shelly-Schaltaktor oder Dimmer ohne Neutralleiter betrieben wird und die angeschlossene Last unter der erforderlichen Mindestlast liegt.

In solchen Installationen kann es insbesondere bei LED-Leuchtmitteln mit geringer Leistung zu Problemen wie Flackern oder instabilem Betrieb kommen. Der Bypass sorgt für eine zusätzliche elektrische Last im Stromkreis und ermöglicht dadurch einen stabilen Betrieb des angeschlossenen Shelly-Geräts.

Das Modul wird parallel zum Verbraucher installiert und ist speziell für kompakte Unterputzinstallationen konzipiert.

Wichtige Hinweise zur Installation

Der Shelly Bypass wird benötigt, wenn folgende Bedingungen erfüllt sind:

• Installation eines Shelly-Geräts ohne Neutralleiter
• Angeschlossene Last unter 20 W
• Beispielsweise bei LED-Leuchtmitteln mit geringer Leistung

Durch den Einsatz des Bypass wird eine stabile Funktion des Shelly-Geräts gewährleistet und unerwünschtes Flackern der Beleuchtung vermieden.

Kompatibilität

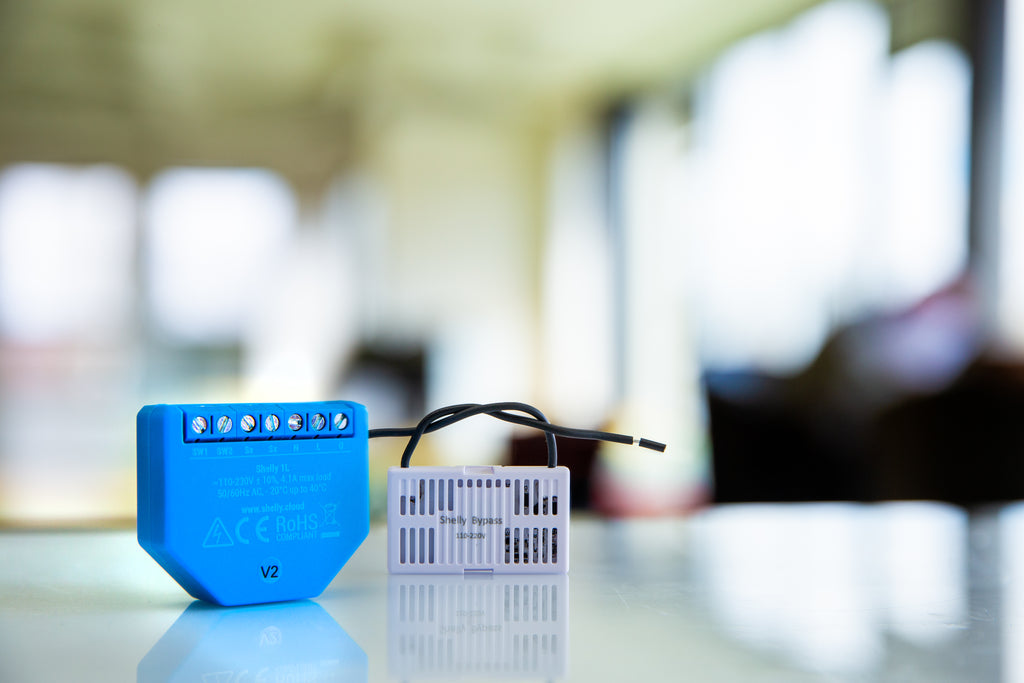

• Shelly 1L

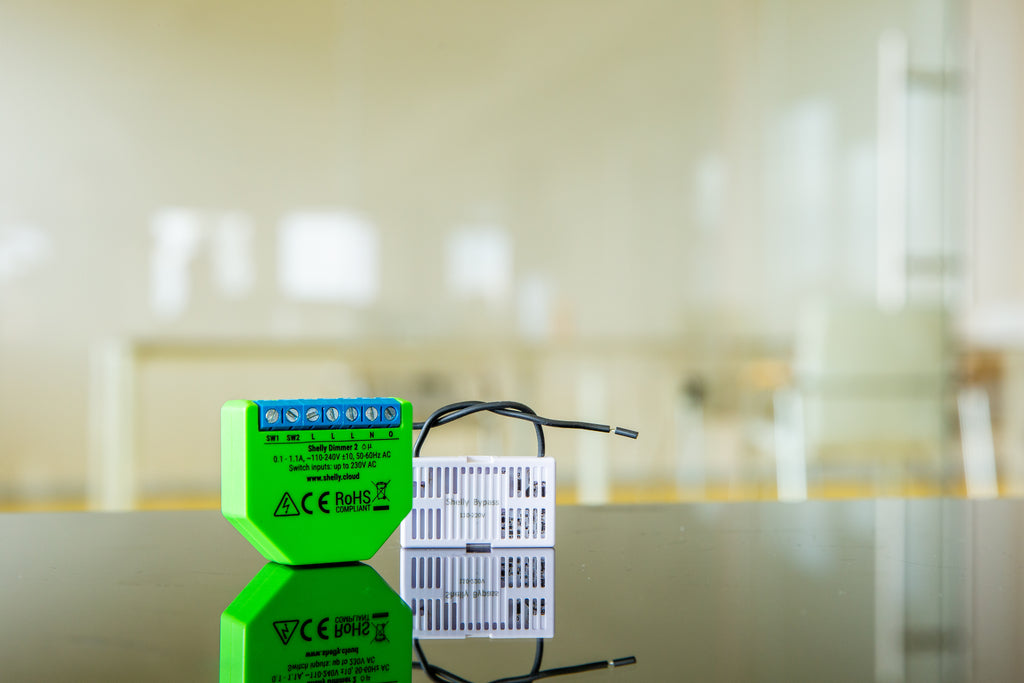

• Shelly Dimmer 2

Technische Daten

Elektrische Daten

• Versorgungsspannung: 230 V AC ±10 %, 50/60 Hz

Mechanische Daten

• Abmessungen: 39 × 23 × 13 mm
• Bauform: kompakte Unterputzbauweise

Hinweise zur Montage

Der Shelly Bypass wird parallel zum angeschlossenen Verbraucher (z. B. Leuchte) installiert. Dadurch wird eine minimale Grundlast im Stromkreis erzeugt, die für den stabilen Betrieb des Shelly-Geräts notwendig ist.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
