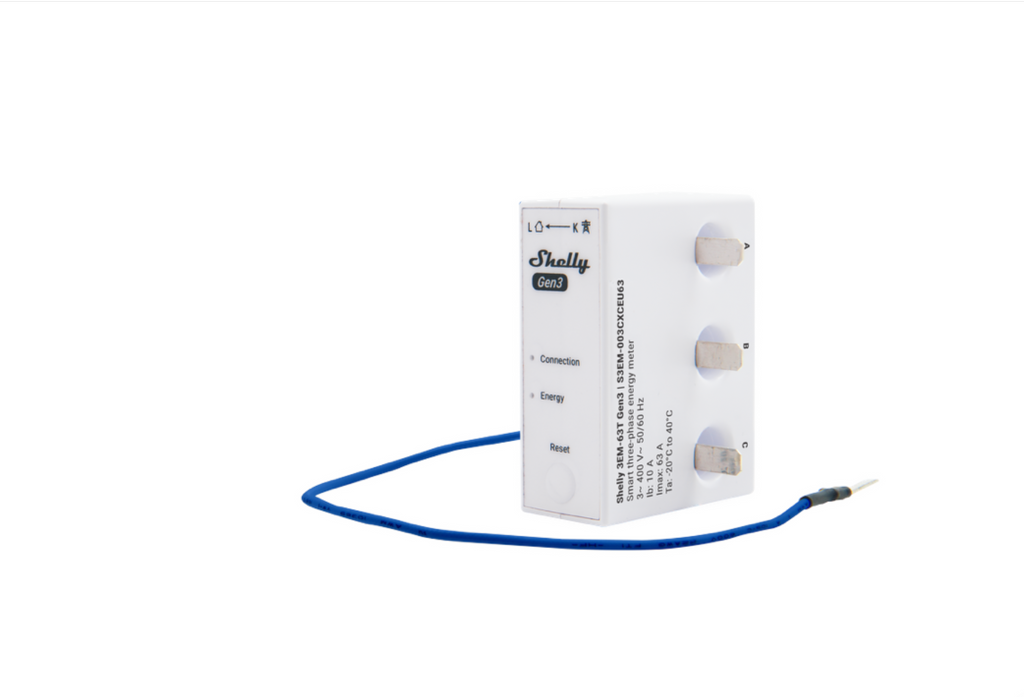

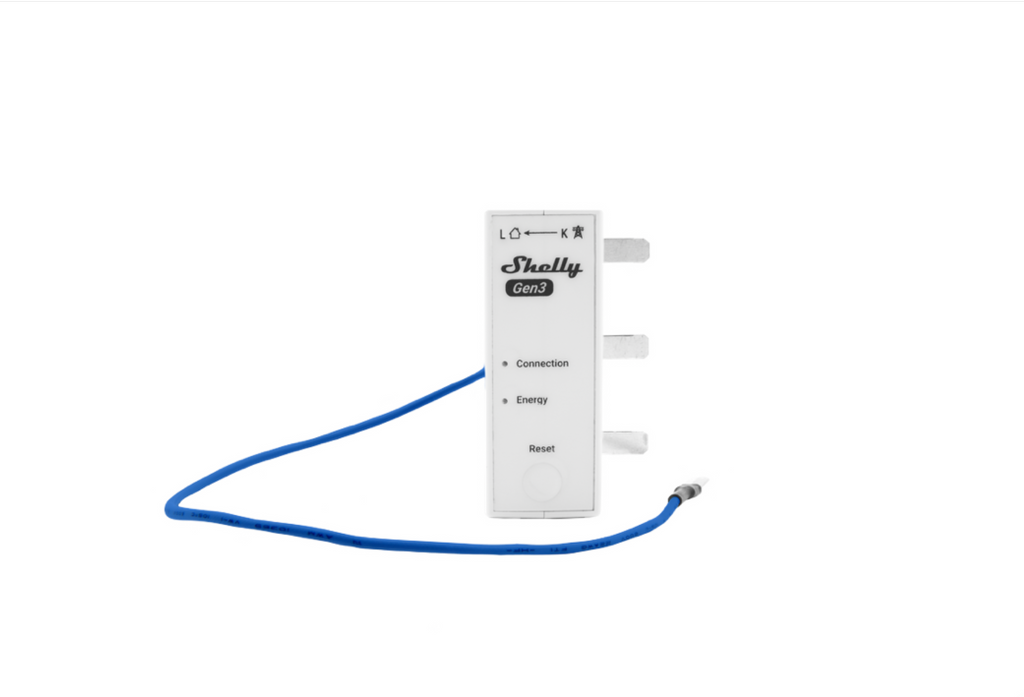

Shelly 3EM-63T Gen3

Kurzbeschreibung

Der Shelly 3EM-63T Gen3 ist ein kompakter 3-Phasen-Energiezähler zur präzisen Überwachung von Energieverbrauch und Leistungsflüssen. Das Gerät kann ein dreiphasiges System oder bis zu drei unabhängige einphasige Stromkreise überwachen und liefert detaillierte Echtzeitdaten zur Analyse und Optimierung der Energieeffizienz.

Produktbeschreibung

Der Shelly 3EM-63T Gen3 ist ein moderner Energiezähler für Smart-Home- und professionelle Energiemonitoring-Anwendungen. Durch kontaktlose Strommessung über Stromwandler können Energieflüsse sicher und präzise erfasst werden.

Das Gerät unterstützt eine 4-Quadranten-Messung und ist damit ideal für Anwendungen wie Photovoltaik-Monitoring, Lastanalyse oder Energiemanagement geeignet.

Der Energiezähler kann entweder ein dreiphasiges System oder drei separate einphasige Stromkreise überwachen. Die Bauform mit flachen Anschlussklemmen ist speziell für die Montage direkt am Leitungsschutzschalter vorgesehen und eignet sich besonders für kompakte Elektroverteilungen.

Die erfassten Messdaten werden lokal gespeichert und können auch bei unterbrochener Internetverbindung mit korrekten Zeitstempeln aufgezeichnet werden. Ein späterer Export ist im CSV- oder JSON-Format möglich.

Die Integration erfolgt über Wi-Fi und Bluetooth. Dadurch kann der Energiezähler ohne zusätzlichen Hub in Smart-Home-Systeme integriert werden, beispielsweise über die Shelly Smart Control App, Home Assistant oder MQTT.

Wichtige Hinweise zur Installation

Der Shelly 3EM-63T Gen3 wird typischerweise in einer Elektroverteilung installiert und zur Messung von Energieflüssen in dreiphasigen oder einphasigen Stromkreisen eingesetzt.

• Überwachung von bis zu 3 Stromkreisen
• Kontaktlose Strommessung über Stromwandler bis 63 A
• Montage direkt am Leitungsschutzschalter
• Geeignet für Photovoltaik-Monitoring

Technische Daten

Elektrische Daten

• Versorgungsspannung: 220 – 240 V AC, 50/60 Hz
• Leistungsaufnahme: < 2 W
• Anzahl Messkanäle: 3

Messfunktionen

• 4-Quadranten-Messung
• Messgrößen: Wirkleistung, Scheinleistung, Wirkenergie, Scheinenergie, Leistungsfaktor
• Keine Mindestlast erforderlich
• Optische Impulsanzeige des Energieverbrauchs
• Phasenfolgefehler-Erkennung (optional)

Messgenauigkeit

• Genauigkeitsklasse: Klasse B (IEC 62053-21)
• Spannungsmessung: ±1 %
• Strommessbereich: 0 – 63 A
• Genauigkeit Strommessung:
• ±1 % (2 – 63 A)
• ±2 % (1 – 2 A)
• ±5 % (0 – 1 A)

Datenaufzeichnung

• Lokale Datenspeicherung: bis zu 7 Tage
• Datenauflösung: 1 Minute
• Datenexport: CSV und JSON (RPC)
• Echtzeituhr für korrekte Zeitstempel

Hardware

• CPU: ESP-Shelly-C38F
• Flash-Speicher: 8 MB
• Interner Temperatursensor

Firmware-Funktionen

• Webhooks (URL-Aktionen): 20 mit jeweils 5 URLs
• Skripting (mJS)
• MQTT-Unterstützung
• CoAP: Nein

Konnektivität

• Wi-Fi 802.11 b/g/n
• Bluetooth 4.2

Funkparameter WLAN

• Reichweite: bis zu 50 m außen / 30 m innen

Mechanische Daten

• Abmessungen: 31 × 54 × 42 mm
• Gewicht: 53 g
• Montage: direkt am Leitungsschutzschalter
• Gehäusematerial: Kunststoff

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Maximale Höhe: 2000 m

Hinweise zur Montage

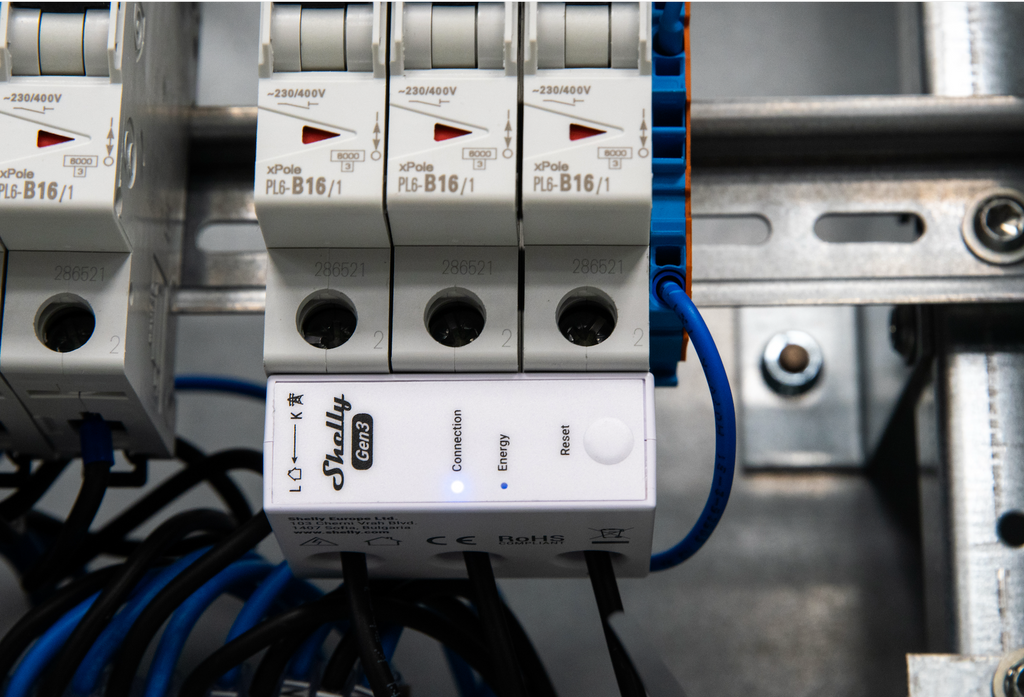

Der Shelly 3EM-63T Gen3 wird typischerweise in der Elektroverteilung installiert und direkt am Leitungsschutzschalter montiert. Die Strommessung erfolgt kontaktlos über Stromwandler, die um die jeweiligen Leiter gelegt werden.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
