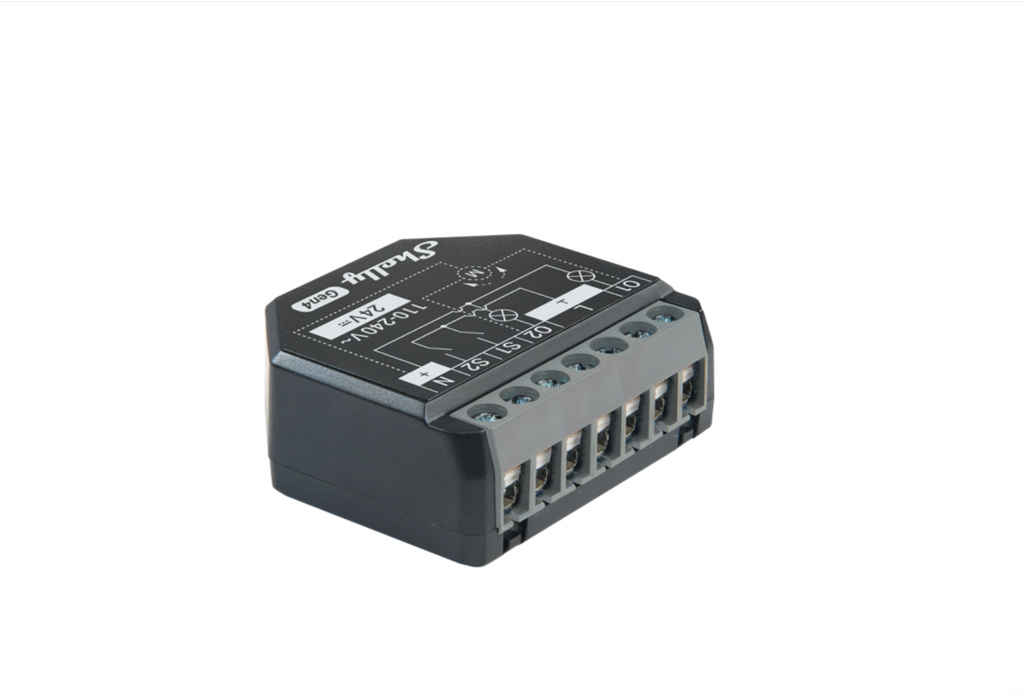

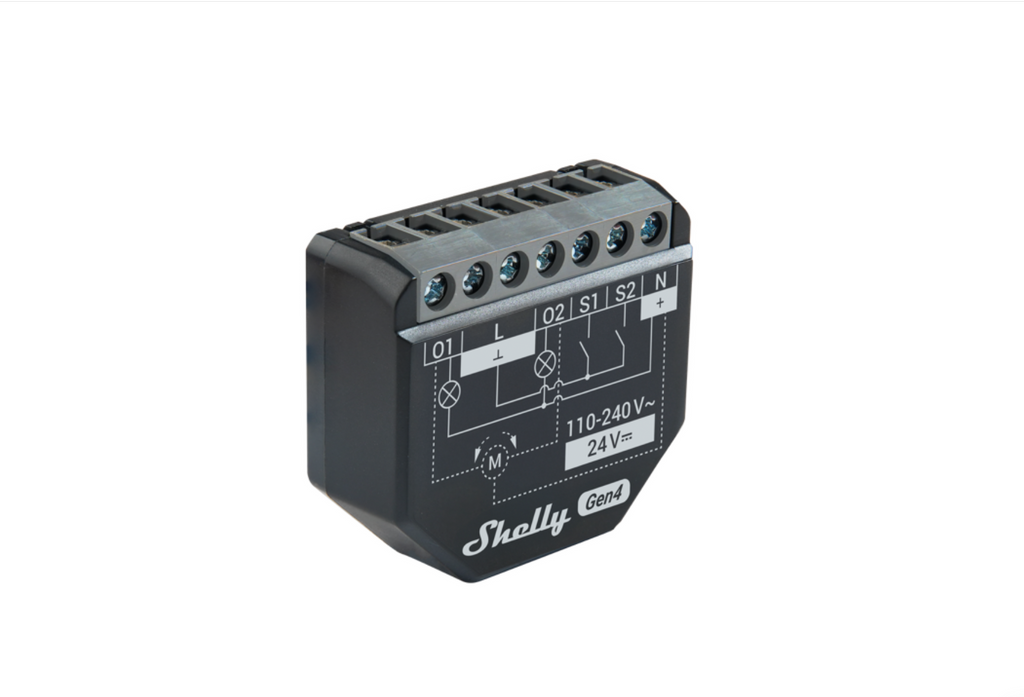

Shelly 2PM Gen4

Kurzbeschreibung

Der Shelly 2PM Gen4 ist ein kompakter 2-Kanal-Smart-Relais-Schalter mit Leistungsmessung. Er ermöglicht die Steuerung von Beleuchtung, Geräten sowie Rollläden, Jalousien und anderen bidirektionalen Motoren. Dank Multiprotokoll-Unterstützung (WLAN, Zigbee, Bluetooth und Matter) lässt sich das Gerät flexibel in moderne Smart-Home-Systeme integrieren.

Produktbeschreibung

Der Shelly 2PM Gen4 ist ein intelligenter Zweikanal-Schaltaktor der neuesten Generation zur Steuerung und Überwachung elektrischer Verbraucher. Jeder Kanal kann mit bis zu 10 A belastet werden, wobei eine maximale Gesamtbelastung von 16 A (18 A Spitze) unterstützt wird.

Das Gerät verfügt über eine integrierte Leistungsmessung pro Kanal, mit der sich Energieverbrauch und Leistungsdaten in Echtzeit analysieren lassen. Dadurch eignet sich der Shelly 2PM Gen4 sowohl für Energieüberwachung als auch für Automatisierungen im Smart-Home-Bereich.

Im Rollladenmodus können bidirektionale Wechselstrommotoren wie Rollläden, Jalousien, Markisen oder Vorhänge präzise gesteuert werden. Zusätzlich ermöglicht die integrierte Lamellenwinkelsteuerung die Anpassung des Jalousiewinkels zur optimalen Lichtsteuerung.

Durch Unterstützung von WLAN, Zigbee, Bluetooth und Matter kann das Gerät direkt in zahlreiche Smart-Home-Plattformen integriert werden, darunter Home Assistant, Apple HomeKit (über Matter), Amazon Alexa und Google Home.

Wichtige Hinweise zur Installation

Der Shelly 2PM Gen4 ist für die Installation in Unterputzdosen hinter Lichtschaltern oder Steckdosen konzipiert.

• 2 Schaltkanäle auf derselben Phase
• Leistungsmessung pro Kanal
• Rollladen- und Jalousiensteuerung möglich
• Unterstützt AC- und DC-Versorgung

Das Gerät kann sowohl zur Steuerung von Beleuchtung und Geräten als auch für Motorsteuerungen verwendet werden.

Technische Daten

Elektrische Daten

• Versorgungsspannung AC: 110 – 240 V ±10 %, 50/60 Hz
• Versorgungsspannung DC: 24 V
• Maximale Belastung: 2 × 10 A
• Maximale Gesamtbelastung: 16 A (18 A Spitze)
• Anzahl Kanäle: 2

Messfunktionen

• Leistungsmessung pro Kanal
• Spannungsmessung (AC)
• Strommessung (AC)

Sicherheitsfunktionen

• Überhitzungsschutz
• Überspannungsschutz
• Überstromschutz
• Überlastschutz
• Hinderniserkennung (Rollladenmodus)
• Sicherheitsschalter (Rollladenmodus)

Hardware

• Interner Temperatursensor

Firmware-Funktionen

• Zeitpläne und Szenen
• Lokale Aktionen
• Skripting
• HTTPS, MQTTS
• WebSocket (eingehend und ausgehend)

Konnektivität

• Wi-Fi 802.11 b/g/n
• Bluetooth
• Zigbee 802.15.4
• Matter-Unterstützung

Funkparameter WLAN

• Frequenzband: 2400 – 2495 MHz
• Max. Sendeleistung: 20 dBm
• Reichweite: bis zu 50 m außen / 30 m innen

Funkparameter Bluetooth

• Protokoll: Bluetooth 4.2
• Frequenzband: 2400 – 2483,5 MHz
• Max. Sendeleistung: 4 dBm
• Reichweite: bis zu 30 m außen / 10 m innen

Funkparameter Zigbee

• Protokoll: 802.15.4
• Frequenzband: 2400 – 2483,5 MHz
• Max. Sendeleistung: < 20 dBm
• Reichweite: bis zu 300 m außen / 100 m innen

Mechanische Daten

• Abmessungen: 42 × 37 × 16 mm
• Montage: Unterputzdose
• Gehäusematerial: Kunststoff
• Gehäusefarbe: Schwarz

Anschlussdaten

• Max. Drehmoment Schraubklemmen: 0,4 Nm
• Leiterquerschnitt: 0,2 – 2,5 mm²
• Abisolierlänge: 6 – 7 mm

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Maximale Höhe: 2000 m

Hinweise zur Montage

Der Shelly 2PM Gen4 wird üblicherweise hinter einem vorhandenen Lichtschalter installiert und ermöglicht die intelligente Steuerung von Beleuchtung oder Rollläden ohne umfangreiche Änderungen an der bestehenden Elektroinstallation.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
