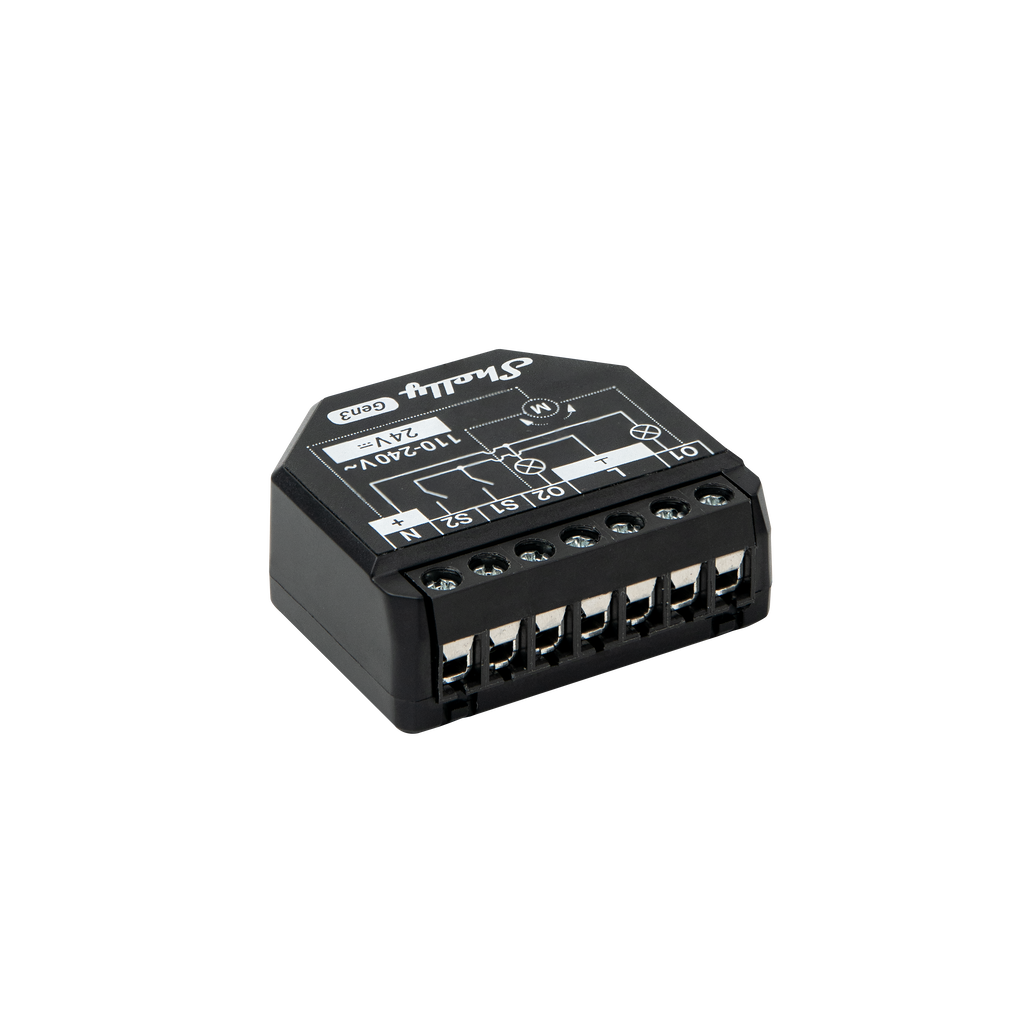

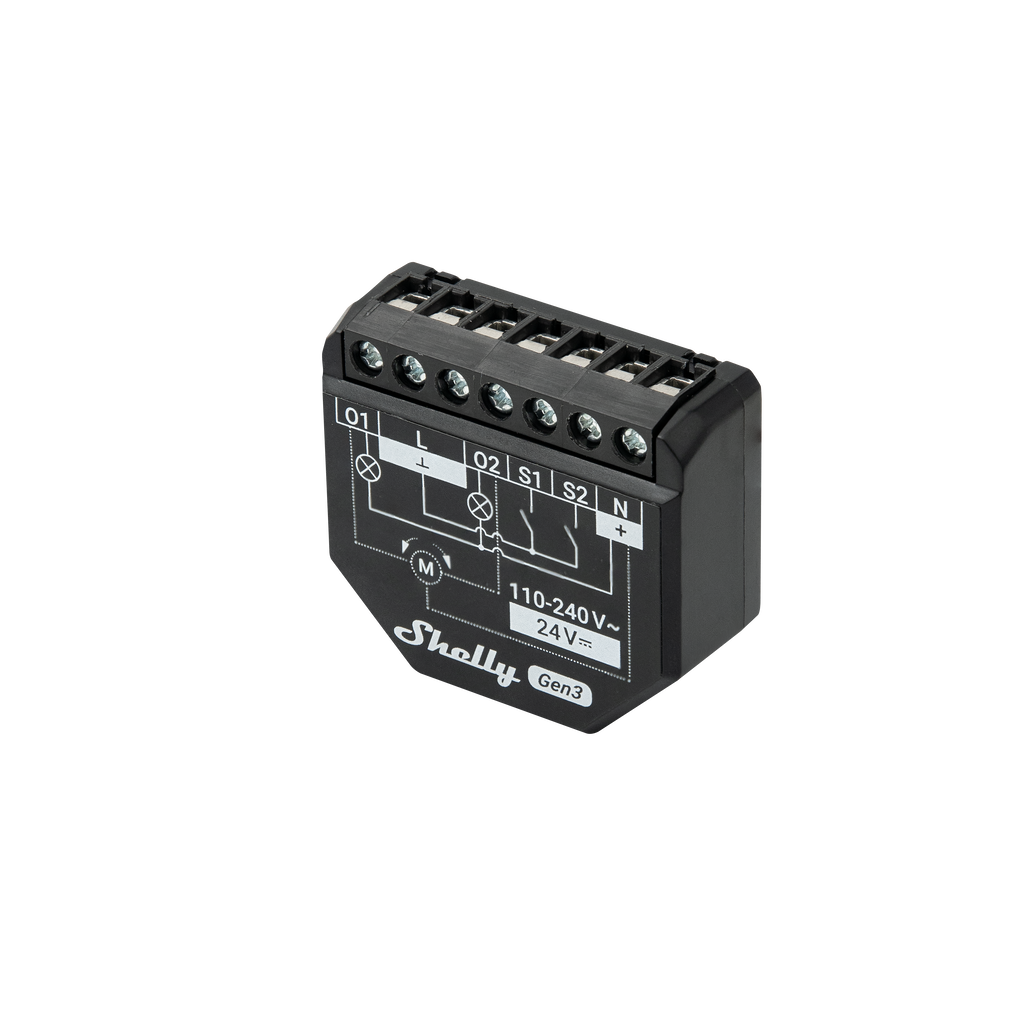

Shelly 2PM Gen3

Kurzbeschreibung

Der Shelly 2PM Gen3 ist ein kompakter 2-Kanal-Smart-Relais-Schalter mit integrierter Leistungsmessung. Das Gerät ermöglicht die Steuerung von Beleuchtung, Elektrogeräten sowie Rollläden, Jalousien und anderen bidirektionalen Motoren. Durch WLAN- und Bluetooth-Konnektivität lässt sich der Aktor flexibel in Smart-Home-Systeme integrieren.

Produktbeschreibung

Der Shelly 2PM Gen3 ist ein intelligenter zweikanaliger Schaltaktor für die Nachrüstung in bestehenden Elektroinstallationen. Jeder Kanal kann mit bis zu 10 A belastet werden, wobei eine maximale Gesamtbelastung von 16 A (18 A Spitze) unterstützt wird.

Das Gerät verfügt über eine integrierte Leistungsmessung pro Kanal, wodurch der Energieverbrauch angeschlossener Verbraucher in Echtzeit erfasst und analysiert werden kann.

Im Rollladenmodus lassen sich bidirektionale Wechselstrommotoren wie Rollläden, Jalousien, Markisen, Tore oder Vorhänge präzise steuern. Zusätzlich ermöglicht die Lamellenwinkelsteuerung die Anpassung der Jalousieneinstellung zur optimalen Regulierung des Lichteinfalls.

Der Shelly 2PM Gen3 nutzt den leistungsstarken ESP-Shelly-C38F Prozessor mit 8 MB Flash-Speicher und unterstützt moderne Automatisierungsfunktionen wie Skripting, Webhooks, MQTT, WebSocket und HTTPS.

Dank WLAN- und Bluetooth-Verbindung kann das Gerät ohne zusätzlichen Hub in zahlreiche Smart-Home-Plattformen integriert werden, beispielsweise über Home Assistant, Amazon Alexa, Google Home oder KNXnet/IP.

Wichtige Hinweise zur Installation

Der Shelly 2PM Gen3 ist für die Installation in Unterputzdosen hinter Lichtschaltern oder Steckdosen konzipiert.

• Zwei Schaltkanäle auf derselben Phase
• Leistungsmessung pro Kanal
• Rollladen- und Jalousiensteuerung möglich
• Geeignet für Beleuchtung, Geräte oder Motorsteuerungen

Technische Daten

Elektrische Daten

• Versorgungsspannung AC: 110 – 240 V ±10 %, 50/60 Hz
• Versorgungsspannung DC: 24 V
• Maximale Belastung: 2 × 10 A
• Maximale Gesamtbelastung: 16 A (18 A Spitze)
• Anzahl Kanäle: 2

Messfunktionen

• Leistungsmessung pro Kanal
• Spannungsmessung (AC)
• Strommessung (AC)

Sicherheitsfunktionen

• Überhitzungsschutz
• Überspannungsschutz
• Überstromschutz
• Überlastschutz
• Hinderniserkennung (Rollladenmodus)
• Sicherheitsschalter (Rollladenmodus)

Hardware

• CPU: ESP-Shelly-C38F
• Flash-Speicher: 8 MB
• Interner Temperatursensor

Firmware-Funktionen

• Zeitpläne und Szenen
• Skripting
• Webhooks
• MQTT
• WebSocket
• HTTPS, UDP und TLS
• Virtuelle Komponenten
• KNXnet/IP-Unterstützung

Konnektivität

• Wi-Fi 802.11 b/g/n
• Bluetooth 4.2

Funkparameter WLAN

• Frequenzband: 2400 – 2495 MHz
• Max. Sendeleistung: 20 dBm
• Reichweite: bis zu 50 m außen / 30 m innen

Funkparameter Bluetooth

• Protokoll: Bluetooth 4.2
• Frequenzband: 2400 – 2483,5 MHz
• Max. Sendeleistung: 4 dBm
• Reichweite: bis zu 30 m außen / 10 m innen

Mechanische Daten

• Abmessungen: 42 × 37 × 16 mm
• Montage: Unterputzdose
• Gehäusematerial: Kunststoff
• Gehäusefarbe: Schwarz

Anschlussdaten

• Max. Drehmoment Schraubklemmen: 0,4 Nm
• Leiterquerschnitt: 0,2 – 2,5 mm²
• Abisolierlänge: 6 – 7 mm

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Maximale Höhe: 2000 m

Hinweise zur Montage

Der Shelly 2PM Gen3 wird typischerweise hinter einem vorhandenen Lichtschalter installiert und ermöglicht die intelligente Steuerung von Beleuchtung oder Rollläden ohne umfangreiche Änderungen an der bestehenden Elektroinstallation.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
