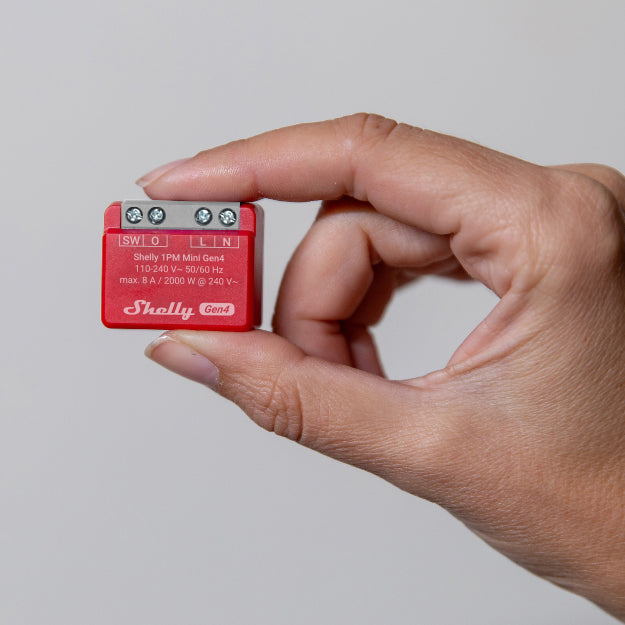

Shelly 1PM Mini Gen. 4

Kurzbeschreibung

Der Shelly 1PM Mini Gen4 ist ein kompakter WiFi-gesteuerter Relaisschalter der 4. Generation mit integrierter Leistungsmessung. Das Gerät unterstützt WLAN, Zigbee, Bluetooth und Matter und eignet sich zur Steuerung von Beleuchtung und kleinen Elektrogeräten bis 8 A.

Produktbeschreibung

Der Shelly 1PM Mini Gen4 ist ein intelligenter Smart-Schalter im besonders kompakten Format, der elektrische Verbraucher schalten und gleichzeitig deren Energieverbrauch messen kann. Dank seiner sehr kleinen Bauform eignet sich das Gerät ideal für die Installation hinter vorhandenen Lichtschaltern, Steckdosen oder in Unterputzdosen.

Das Gerät basiert auf dem leistungsstarken Shelly Chip und unterstützt moderne Kommunikationsstandards wie WLAN, Zigbee, Bluetooth und Matter. Dadurch kann es nahtlos in verschiedene Smart-Home-Ökosysteme integriert werden.

Mit der integrierten Leistungsmessung können Stromverbrauch, Leistung und Energieverbrauch angeschlossener Geräte in Echtzeit überwacht werden. Dies ermöglicht eine detaillierte Analyse und Optimierung des Energieverbrauchs.

Zusätzlich kann der Shelly 1PM Mini Gen4 als WLAN- und Zigbee-Repeater sowie Bluetooth-Gateway genutzt werden und verbessert damit die Netzwerkabdeckung für andere Smart-Home-Geräte.

Die Steuerung erfolgt über die Shelly Smart Control App oder über Plattformen wie Home Assistant, Alexa oder Google Home. Durch Unterstützung von Scripting, HTTPS, MQTT und WebSocket lassen sich außerdem komplexe Automationsszenarien realisieren.

Wichtige Hinweise zur Installation

Der Shelly 1PM Mini Gen4 ist ein kompakter Smart-Relais-Schalter mit integrierter Leistungsmessung.

• 1 Relaiskanal
• Maximale Belastung 8 A
• Integrierte Leistungsmessung
• Multiprotokoll-Unterstützung (WLAN, Zigbee, Bluetooth, Matter)
• Geeignet für die Nachrüstung hinter Schaltern und Steckdosen

Für die Montage in Verteilungen oder Schaltschränken können passende DIN-Hutschienenhalter optional verwendet werden.

Technische Daten

Elektrische Daten

• Versorgungsspannung: 110 – 240 V AC ±10 %, 50/60 Hz
• Maximale Belastung: 8 A
• Leistungsaufnahme: < 1 W
• Anzahl Kanäle: 1

Funktionen

• Leistungsmessung
• Gerätetemperaturschutz
• Lokale und Fernsteuerung
• Sonnenaufgang / Sonnenuntergang
• Wöchentliche Zeitpläne
• HTTP / HTTPS Webhooks
• Skripting (mJS)
• Zeitpläne und Szenen

Kommunikation

• Wi-Fi 802.11 b/g/n
• Bluetooth 5.0
• Zigbee 802.15.4
• Matter-Unterstützung

Funkparameter WLAN

• Frequenzbereich: 2400 – 2495 MHz
• Max. Sendeleistung: 1 mW
• Reichweite: bis zu 50 m außen / 30 m innen

Funkparameter Bluetooth

• Bluetooth Standard: 5.0
• Frequenzbereich: 2402 – 2480 MHz
• Max. Sendeleistung: < 4 dBm
• Reichweite: bis zu 30 m außen / 10 m innen

Funkparameter Zigbee

• Protokoll: IEEE 802.15.4
• Frequenzbereich: 2400 – 2483,5 MHz
• Max. Sendeleistung: < 20 dBm
• Reichweite: bis zu 300 m außen / 100 m innen

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C

Abmessungen

35 × 16 × 29 mm

Hinweise zur Montage

Der Shelly 1PM Mini Gen4 kann hinter Schaltern, Steckdosen oder in Unterputzdosen installiert werden. Aufgrund seiner kompakten Bauform eignet sich das Gerät besonders für Nachrüstungen in bestehenden Elektroinstallationen.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
