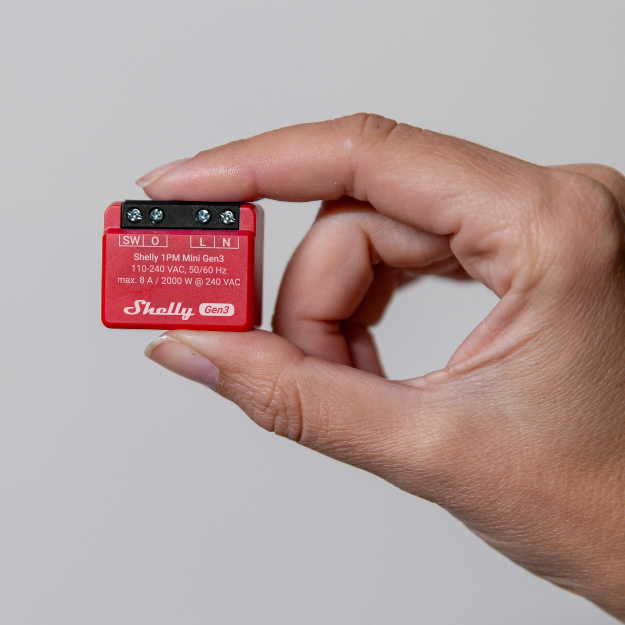

Shelly 1PM Mini Gen. 3

Kurzbeschreibung

Der Shelly 1PM Mini Gen3 ist ein kompakter WiFi-gesteuerter Relaisschalter mit integrierter Leistungsmessung. Mit nur einem Kanal und einer maximalen Belastung von 8 A eignet sich das Gerät ideal zur Steuerung und Überwachung kleiner elektrischer Verbraucher wie Beleuchtung oder Steckdosenkreise.

Produktbeschreibung

Der Shelly 1PM Mini Gen3 ist ein intelligenter Smart-Relais-Schalter im besonders kompakten Format. Dank seiner kleinen Bauform kann das Gerät problemlos hinter vorhandenen Lichtschaltern, Steckdosen oder in Unterputzdosen installiert werden und eignet sich damit hervorragend für Nachrüstungen in bestehenden Elektroinstallationen.

Mit der integrierten Leistungsmessung kann der Stromverbrauch angeschlossener Geräte in Echtzeit überwacht werden. Dies ermöglicht eine genaue Analyse des Energieverbrauchs und hilft dabei, Energie effizienter zu nutzen.

Der Shelly 1PM Mini Gen3 verfügt über WiFi- und Bluetooth-Konnektivität. Bluetooth ermöglicht eine besonders schnelle Einrichtung und Verbindung über die Shelly Smart Control App. Über WLAN kann das Gerät anschließend von überall gesteuert und überwacht werden.

Durch die Unterstützung von MQTT, HTTPS, Webhooks und Skripting lässt sich das Gerät auch in komplexe Smart-Home- oder Gebäudeautomationssysteme integrieren. Es ist kompatibel mit Plattformen wie Home Assistant, Alexa oder Google Home.

Wichtige Hinweise zur Installation

Der Shelly 1PM Mini Gen3 ist ein kompakter Relaisschalter mit integrierter Leistungsmessung.

• 1 Relaiskanal
• Maximale Belastung 8 A
• Integrierte Leistungsmessung
• Sehr kompakte Bauform für Unterputzmontage

Das Gerät benötigt einen Neutralleiter für den Betrieb. Für die Montage in Verteilungen oder Schaltschränken können optional DIN-Hutschienenhalter verwendet werden.

Technische Daten

Elektrische Daten

• Versorgungsspannung: 110 – 240 V AC ±10 %, 50/60 Hz
• Maximale Belastung: 8 A
• Leistungsaufnahme: < 1 W
• Anzahl Kanäle: 1

Funktionen

• Leistungsmessung
• Gerätetemperaturschutz
• Lokale und Fernsteuerung
• Sonnenaufgang / Sonnenuntergang
• Wöchentliche Zeitpläne
• HTTP / HTTPS Webhooks
• Skripting (mJS)

Kommunikation

• Wi-Fi 802.11 b/g/n
• Bluetooth 5.0

Funkparameter WLAN

• Frequenzbereich: 2400 – 2495 MHz
• Max. Sendeleistung: 1 mW
• Reichweite: bis zu 50 m außen / 30 m innen

Funkparameter Bluetooth

• Bluetooth Standard: 5.0
• Frequenzbereich: 2402 – 2480 MHz
• Max. Sendeleistung: < 4 dBm
• Reichweite: bis zu 30 m außen / 10 m innen

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C

Abmessungen

35 × 16 × 29 mm

Hinweise zur Montage

Der Shelly 1PM Mini Gen3 kann hinter Schaltern, Steckdosen oder in Unterputzdosen installiert werden. Aufgrund seiner kompakten Bauform eignet sich das Gerät besonders für Nachrüstungen in bestehenden Elektroinstallationen.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
