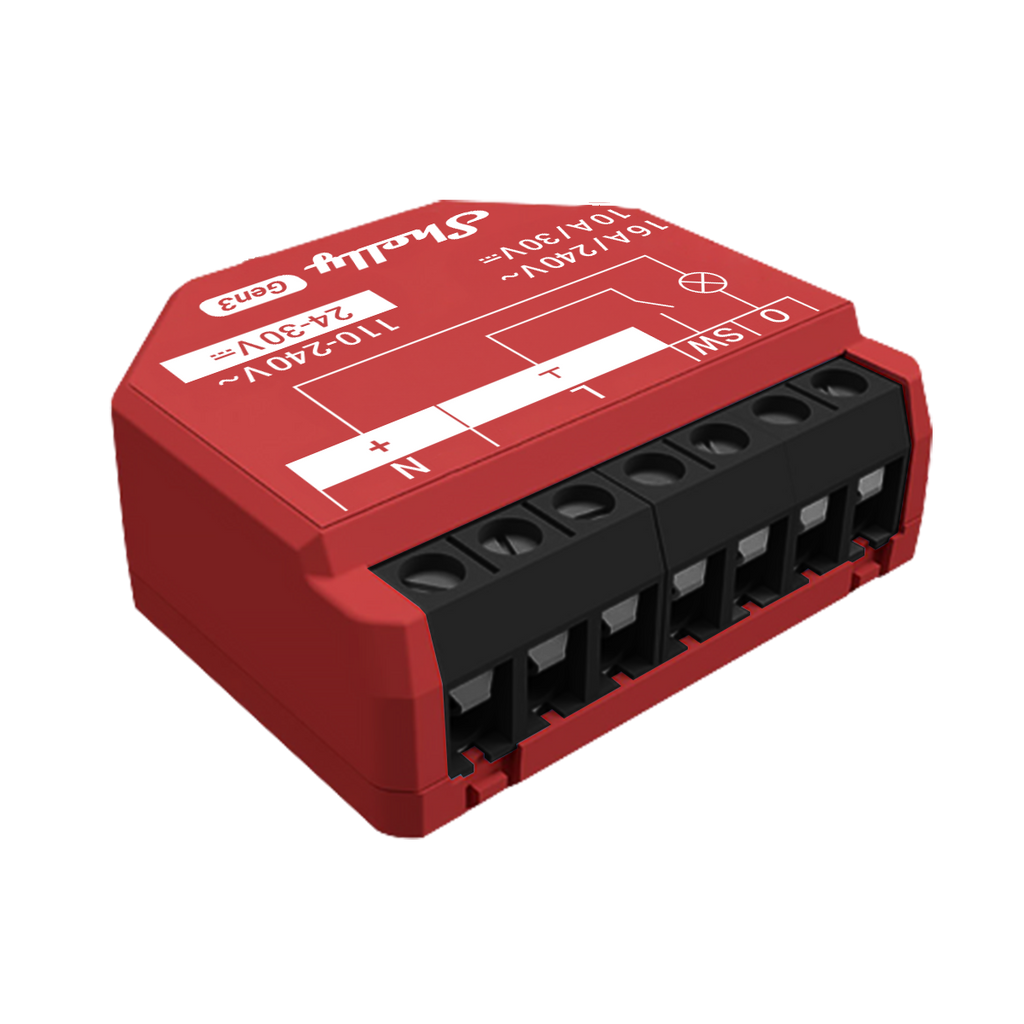

Shelly 1PM Gen3

Kurzbeschreibung

Der Shelly 1PM Gen3 ist ein kompakter 1-Kanal-Smart-Schalter mit integrierter Leistungsmessung. Er ermöglicht die Fernsteuerung und Überwachung von Beleuchtung und elektrischen Geräten bis 16 A und lässt sich über WLAN und Bluetooth in bestehende Smart-Home-Systeme integrieren.

Produktbeschreibung

Der Shelly 1PM Gen3 ist ein intelligenter Relais-Schalter zur Steuerung und Überwachung elektrischer Verbraucher. Das Gerät bietet eine präzise Leistungsmessung in Echtzeit, mit der sich Energieverbrauch und Lastverhalten analysieren und optimieren lassen.

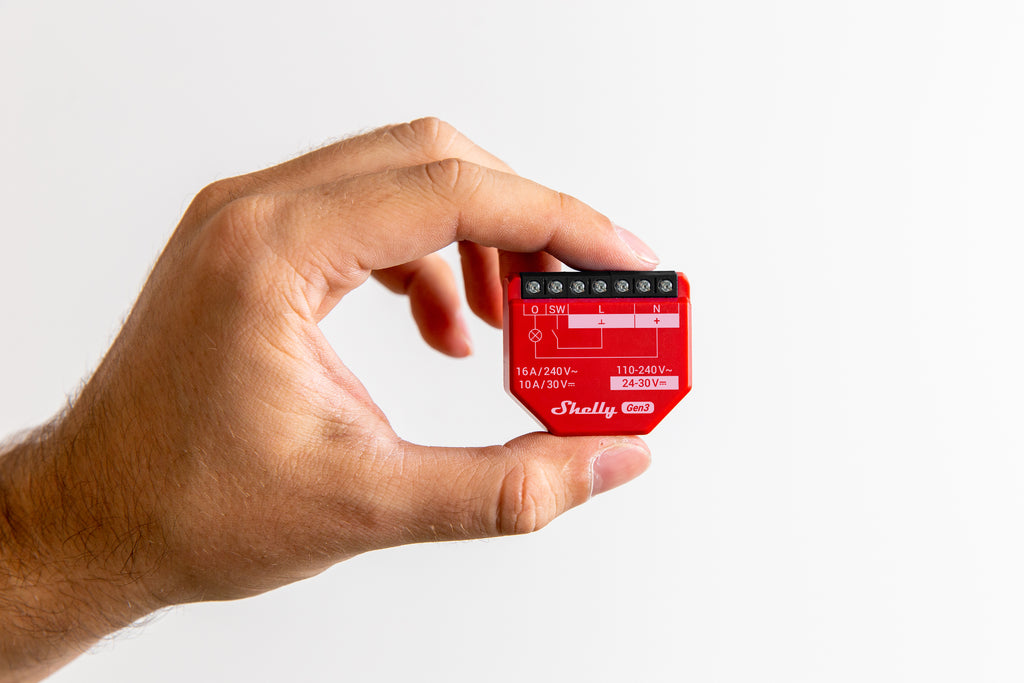

Dank seiner kompakten Bauform eignet sich der Shelly 1PM Gen3 ideal für den Einbau hinter Lichtschaltern oder Steckdosen. Dadurch können bestehende Elektroinstallationen einfach und ohne großen Aufwand um Smart-Home-Funktionen erweitert werden.

Der Schalter nutzt den leistungsstarken ESP-Shelly-C38F Prozessor mit 8 MB Flash-Speicher und unterstützt moderne Automatisierungsfunktionen wie Skripting, Webhooks, MQTT und WebSocket.

Über WLAN lässt sich der Shelly 1PM Gen3 direkt in das heimische Netzwerk integrieren. Zusätzlich ermöglicht Bluetooth eine schnelle Einrichtung über die Shelly-App.

Das Gerät kann ohne zusätzlichen Hub mit zahlreichen Smart-Home-Systemen verwendet werden, beispielsweise mit Home Assistant, Amazon Alexa oder Google Home.

Wichtige Hinweise zur Installation

Der Shelly 1PM Gen3 ist für die Installation in Unterputzdosen hinter vorhandenen Schaltern oder Steckdosen konzipiert.

• 1 Schaltkanal bis 16 A
• Integrierte Leistungsmessung
• Geeignet für Beleuchtung und elektrische Geräte
• Unterstützt Automationen, Szenen und Zeitpläne

Technische Daten

Elektrische Daten

• Versorgungsspannung AC: 110 – 240 V ±10 %, 50/60 Hz
• Versorgungsspannung DC: 24 – 30 V
• Maximale Belastung: 16 A
• Anzahl Kanäle: 1

Messfunktionen

• Leistungsmessung
• Energieüberwachung in Echtzeit

Sicherheitsfunktionen

• Überhitzungsschutz
• Überlastschutz

Hardware

• CPU: ESP-Shelly-C38F
• Flash-Speicher: 8 MB
• Interner Temperatursensor

Firmware-Funktionen

• Zeitpläne und Szenen
• Skripting (mJS)
• Webhooks (HTTP/HTTPS)
• MQTT
• WebSocket
• HTTPS, UDP und TLS

Gerätefunktionen

• Lokale und Fernsteuerung
• Sonnenaufgang-/Sonnenuntergang-Automationen
• Wöchentliche Zeitpläne

Konnektivität

• Wi-Fi 802.11 b/g/n
• Bluetooth 4.2

Funkparameter WLAN

• Frequenzband: 2412 – 2484 MHz
• Reichweite: bis zu 50 m außen / 30 m innen

Funkparameter Bluetooth

• Protokoll: Bluetooth 4.2
• Frequenzband: 2400 – 2483,5 MHz
• Max. Sendeleistung: < 4 dBm
• Reichweite: bis zu 30 m außen / 10 m innen

Mechanische Daten

• Abmessungen: 42 × 38 × 17 mm
• Montage: Unterputzdose
• Leiterquerschnitt: bis 2,5 mm²

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Eigenverbrauch: < 1,2 W

Hinweise zur Montage

Der Shelly 1PM Gen3 wird typischerweise hinter einem vorhandenen Lichtschalter installiert und ermöglicht die intelligente Steuerung und Energieüberwachung elektrischer Verbraucher ohne umfangreiche Änderungen an der bestehenden Elektroinstallation.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
