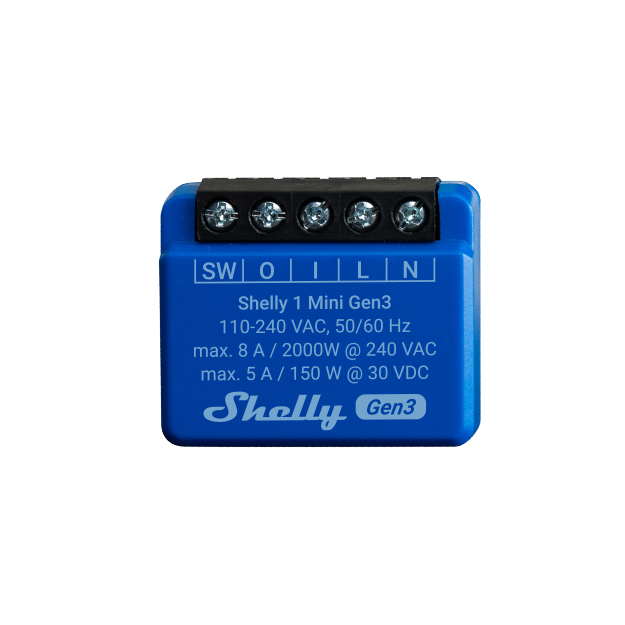

Shelly 1 Mini Gen. 3

Kurzbeschreibung

Der Shelly 1 Mini Gen3 ist ein kompakter WiFi-gesteuerter Relaisschalter der 3. Generation mit potentialfreiem Kontakt. Das Gerät eignet sich ideal zur Steuerung von Beleuchtung, elektrischen Verbrauchern oder Steuerstromkreisen bis 8 A und lässt sich dank seiner kleinen Bauform problemlos hinter Schaltern oder Steckdosen installieren.

Produktbeschreibung

Der Shelly 1 Mini Gen3 ist ein besonders kompakter Smart-Relais-Schalter zur Automatisierung von elektrischen Geräten und Beleuchtungen. Durch seine geringe Baugröße eignet sich das Gerät ideal für die Nachrüstung in bestehenden Installationen und kann problemlos in Unterputzdosen oder hinter vorhandenen Schaltern montiert werden.

Das Gerät verfügt über einen potentialfreien Relaiskontakt. Damit können sowohl klassische 230-V-Verbraucher als auch Steuerstromkreise, Schütze oder andere Niederspannungslasten geschaltet werden.

Der Shelly 1 Mini Gen3 verbindet sich direkt mit dem vorhandenen WLAN-Netzwerk und benötigt keinen zusätzlichen Hub. Über die integrierte Bluetooth-Verbindung kann das Gerät schnell und einfach über die Shelly Smart Control App eingerichtet werden.

Dank Unterstützung für MQTT, HTTPS, Webhooks und Skripting lässt sich das Gerät problemlos in bestehende Smart-Home-Systeme integrieren und ist kompatibel mit Plattformen wie Home Assistant, Alexa oder Google Home.

Wichtige Hinweise zur Installation

Der Shelly 1 Mini Gen3 ist ein kompakter Relaisschalter mit potentialfreiem Ausgang.

• 1 Relaiskanal
• Potentialfreier Kontakt
• Maximale Belastung 8 A bei 230 V AC
• Maximal 5 A bei 30 V DC
• Geeignet zur Steuerung von Schützen und Steuerstromkreisen

Das Gerät benötigt einen Neutralleiter für den Betrieb. Für die Montage in Verteilungen oder Schaltschränken können optional DIN-Hutschienenhalter verwendet werden.

Technische Daten

Elektrische Daten

• Versorgungsspannung: 110 – 240 V AC ±10 %, 50/60 Hz
• Maximale Belastung AC: 8 A (bis 2000 W)
• Maximale Belastung DC: 5 A bei 30 V (bis 150 W)
• Leistungsaufnahme: < 1,2 W
• Anzahl Kanäle: 1
• Potentialfreier Relaiskontakt

Funktionen

• Gerätetemperaturschutz
• Lokale und Fernsteuerung
• Sonnenaufgang / Sonnenuntergang
• Wöchentliche Zeitpläne
• HTTP / HTTPS Webhooks
• Skripting (mJs)

Kommunikation

• Wi-Fi 802.11 b/g/n
• Bluetooth 5.0

Funkparameter WLAN

• Frequenzbereich: 2400 – 2495 MHz
• Max. Sendeleistung: 1 mW
• Reichweite: bis zu 50 m außen / 30 m innen

Funkparameter Bluetooth

• Bluetooth Standard: 5.0
• Frequenzbereich: 2402 – 2480 MHz
• Max. Sendeleistung: < 4 dBm
• Reichweite: bis zu 30 m außen / 10 m innen

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C

Abmessungen

35 × 16 × 29 mm

Hinweise zur Montage

Der Shelly 1 Mini Gen3 kann hinter Schaltern, Steckdosen oder in Unterputzdosen installiert werden. Aufgrund seiner kompakten Bauform eignet sich das Gerät besonders für Nachrüstungen in bestehenden Elektroinstallationen.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
