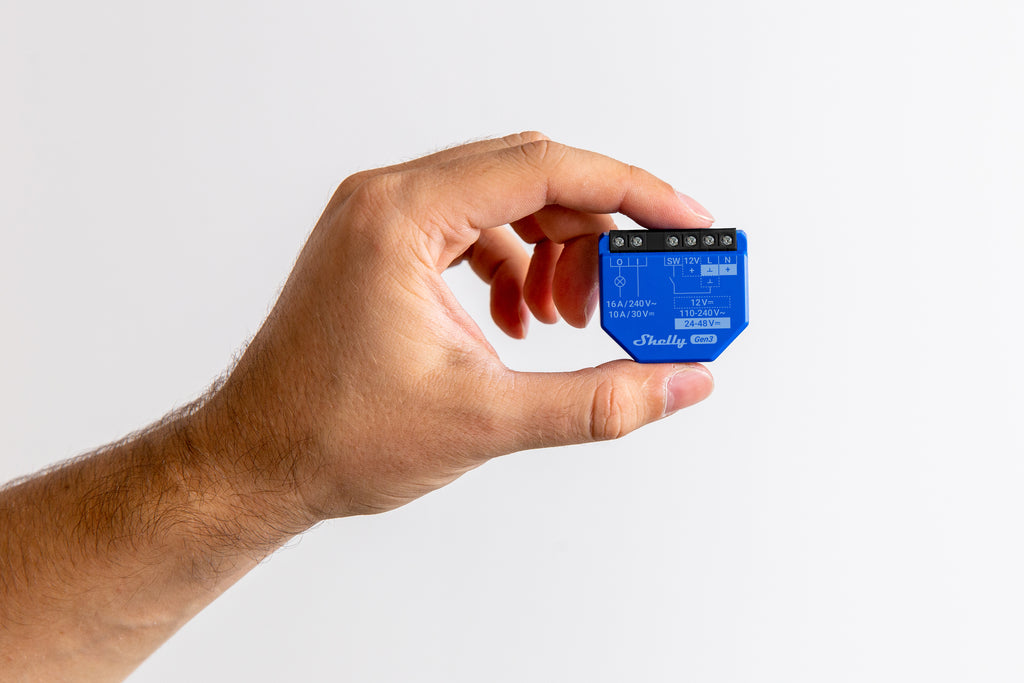

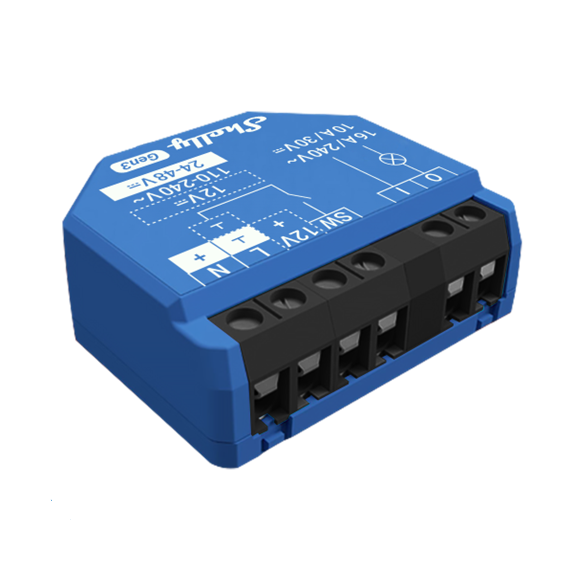

Shelly 1 Gen3

Kurzbeschreibung

Der Shelly 1 Gen3 ist ein kompakter 1-Kanal-Smart-Schalter mit potentialfreiem Kontakt. Er ermöglicht die intelligente Steuerung von Beleuchtung, Geräten oder Steuerkreisen bis 16 A und lässt sich über WLAN und Bluetooth in bestehende Smart-Home-Systeme integrieren.

Produktbeschreibung

Der Shelly 1 Gen3 ist ein vielseitiger Smart-Relais-Schalter der neuesten Generation mit potentialfreiem Kontakt. Dadurch kann das Gerät sowohl Netzspannungsgeräte als auch Kleinspannungsanwendungen sicher schalten.

Der integrierte potentialfreie Kontakt ermöglicht unter anderem die Steuerung von Schützen, Torantrieben, Heizungssteuerungen oder anderen Steuerkreisen.

Dank seiner kompakten Bauform eignet sich das Gerät ideal für den Einbau hinter Lichtschaltern, Steckdosen oder in Verteilerdosen. So können bestehende Elektroinstallationen einfach und ohne großen Aufwand um Smart-Home-Funktionen erweitert werden.

Der Shelly 1 Gen3 nutzt den leistungsstarken ESP-Shelly-C38F Prozessor mit 8 MB Flash-Speicher und unterstützt moderne Automatisierungsfunktionen wie Skripting, Webhooks, MQTT und WebSocket.

Über WLAN lässt sich das Gerät direkt in das heimische Netzwerk integrieren. Zusätzlich ermöglicht Bluetooth eine schnelle Einrichtung über die Shelly-App.

Der Shelly 1 Gen3 kann ohne zusätzlichen Hub mit zahlreichen Smart-Home-Systemen verwendet werden, beispielsweise mit Home Assistant, Amazon Alexa oder Google Home.

Wichtige Hinweise zur Installation

Der Shelly 1 Gen3 eignet sich für verschiedene Schaltanwendungen mit Netzspannung oder Kleinspannung.

• 1 Schaltkanal bis 16 A
• Potentialfreier Kontakt
• Geeignet für Beleuchtung, Geräte oder Steuerkreise
• Unterstützt Automationen, Szenen und Zeitpläne

Technische Daten

Elektrische Daten

• Versorgungsspannung AC: 110 – 240 V ±10 %, 50/60 Hz
• Versorgungsspannung DC: 24 – 48 V oder 12 V stabilisiert
• Maximale Belastung: 16 A
• Anzahl Kanäle: 1

Schaltkontakt

• Potentialfreier Kontakt
• Geeignet für Netz- und Kleinspannungsanwendungen

Sicherheitsfunktionen

• Überhitzungsschutz

Hardware

• CPU: ESP-Shelly-C38F
• Flash-Speicher: 8 MB
• Interner Temperatursensor

Firmware-Funktionen

• Zeitpläne und Szenen
• Skripting (mJS)
• Webhooks (HTTP/HTTPS)
• MQTT
• WebSocket
• HTTPS, UDP und TLS

Gerätefunktionen

• Lokale und Fernsteuerung
• Sonnenaufgang-/Sonnenuntergang-Automationen
• Wöchentliche Zeitpläne

Konnektivität

• Wi-Fi 802.11 b/g/n
• Bluetooth 4.2

Funkparameter WLAN

• Frequenzband: 2412 – 2484 MHz
• Reichweite: bis zu 50 m außen / 30 m innen

Funkparameter Bluetooth

• Protokoll: Bluetooth 4.2
• Frequenzband: 2400 – 2483,5 MHz
• Max. Sendeleistung: < 4 dBm
• Reichweite: bis zu 30 m außen / 10 m innen

Mechanische Daten

• Abmessungen: 42 × 38 × 17 mm
• Montage: Unterputzdose
• Leiterquerschnitt: bis 2,5 mm²

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Eigenverbrauch: < 1,2 W

Hinweise zur Montage

Der Shelly 1 Gen3 wird typischerweise hinter einem vorhandenen Lichtschalter installiert und ermöglicht die intelligente Steuerung von Beleuchtung, Geräten oder Steuerkreisen ohne umfangreiche Änderungen an der bestehenden Elektroinstallation.

Die Installation sollte gemäß den geltenden elektrotechnischen Vorschriften erfolgen und von qualifiziertem Fachpersonal durchgeführt werden.

Produktionsbedingte Maßabweichungen von bis zu 0,5 mm bei den Geräteabmessungen sowie bis zu 2 mm bei Gehäusemaßen sind möglich.
